Тигельные прессы стали применяются в полиграфическом производстве более ста лет. И хотя сегодня метод высокой печати, на котором основан принцип их действия, почти не используется, уступив место офсету или оперативной полиграфии, оборудование нашло применение в других областях. Тигельный станок TYMB750 используется для изготовления рекламной и декоративной печатной продукции – календарей, открыток, визиток.
Основные функции пресса
Прообраз такого печатного станка появился еще в начале XIX века, когда немец Иоганн Кённинг изобрел первый механизированный печатный станок. Усовершенствовал аппарат в 1851 г. американец Джон Гордон, начав применять тигельный пресс с вертикальным размещением. А спустя несколько десяток лет была запущена в производство новая модификация от Джона М. Галли. В новом станке использовался неподвижный талер и свободно движущийся по сложной траектории тигель. По месту изобретения такие машины российские полиграфисты называли «американками» или «бостонками».
В тигельном станке использовался листовой способ подачи бумаги. На таких устройствах в небольших типографиях печатали небольшие тиражи книг и газет. Форма с оттиском крепилась на талере, и прижималась плитой, совершающей качающиеся движения. Создавалось значительное давление, благодаря которому осуществлялся перенос краски с матрицы на бумагу. Машины были громоздкими и отличались небольшой производительностью.

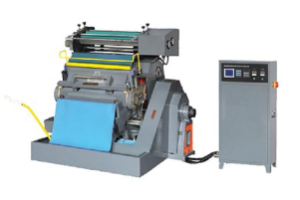

С открытием офсетного метода тигельные прессы почти перестали использовать в книгопечатании. Сегодня их используют в основном для нанесения тиснения фольгой. Тигельный пресс TYMB750 – это современная универсальная машина, с помощью которой производят высечку и биговку. Также она подходит для нанесения тиснения горячим или холодным методом. При этом рисунок может наноситься не только на бумагу и картон, но и на кожу, линолеум и другие материалы.

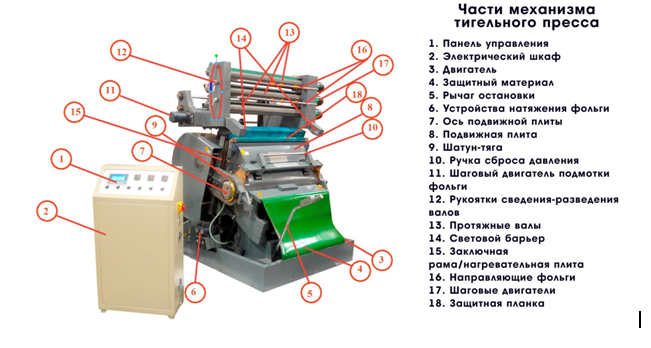

Из чего состоит пресс
Тигельный станок TYMB750 включает в себя 3 основные блока:
- Отделение резки и биговки. Это основной узел пресса. В свою очередь он состоит из стола-основания (талера), подвижной плиты (тигеля), связанных между собой с помощью системы соединительных тяг, магнитной муфты и привода.
- Блок тиснения. Сверху установлена штамповочная головка. Ниже расположены валы, подающие фольгу, приводимые в движение кривошатунными механизмами. Натяжение материала регулируется с помощью специальной пружины.
- Система автоматического управления. Контроль за рабочими функциями происходит с помощью микрокомпьютера. Настройка производится с пульта. Оператор может менять скорость движения тигеля и задавать параметры работы. Кроме этого, в блок входит система защита, включающая световой и механический барьер и рычаг для экстренной остановки.
У пресса TYMB750 4 электронагревательных элемента. Каждый из них может быть включен независимо от других. Температура поддерживается автоматически с помощью программного управления. Подача материала осуществляется с помощью 3 пошаговых механизмов. Конструкция кинематики устроена таким образом, что движение тигельной плиты происходит строго по заданной траектории к статической части агрегата. Матрица является заменяемой. Она легко монтируется на верхнюю плиту.
Технические характеристики
Тигельный пресс TYMB750 работает от электросети с напряжением 380 V и частотой 50 Гц. Мощность станка – 5 кВт.
Основные технические характеристики:
|
Мощность |
5 кВт |
|
|
Напряжение/Частота |
380 В/50 Гц |
|
|
Производительность |
≤25 ± 2 шт/мин. |
|
|
Максимальный размер |
Листа |
750 х 520 мм |
|
Вырубки |
920 х 665 мм |
|
|
Протяжка фольги |
1-500 мм |
|
|
Погрешность протяжки |
1 мм |
|
|
Давление |
150 т |
|
|
Диапазон температур |
1-170 ° С |
|
|
Габаритные размеры |
1400 х 1700 х 1780 мм |
|
|
Вес |
2000 кг |
|
Применение пресса
Тигельный станок TYMB750 прост в управлении и удобен в эксплуатации. Его используют для выполнения различных операций:
- нанесения блинтового и конгревного тиснения;
- биговки;
- вырубки;
- перфорации.
В качестве материала могут использоваться бумага различной плотности, картон и гофрокартон, листовые полимеры, натуральная и эко-кожа. Пресс может использоваться для изготовления рекламной продукции: календарей, открыток, визитных карточек. Использование фольги позволяет получить оттиск большей привлекательности.
Техническое обслуживание
Для продления срока эксплуатации станка TYMB750 рекомендуется выполнять следующие рекомендации:
- Смазка подвижных элементов производится не реже, чем 2 раза за рабочую смену. Обслуживание кинематики осуществляется с помощью ручной масленки.
- Оператору необходимо регулярно контролировать наличие масла на подвижных частях.
- Перед началом работы производят проверку работоспособности агрегата. При обнаружении сбоев и погрешностей необходимо произвести ремонт.
- Станок следует содержать в чистоте. По окончании работы оператор приводит в порядок рабочее место.
- Раз в год обязательно проводится профилактический осмотр машины и полная замена консистентной смазки роликовых подшипников.
Наиболее частые проблемы, возникающие при эксплуатации тигельного пресса:
- Заклинивание подвижной плиты. Происходит из-за неправильной регулировки, превышение максимального количества подаваемого материала или перегрузки сети. При возникновении сбоя в работе требуется выключить питание и определить причину заклинивания и исправить ее.
- Сдвиг стола. Необходимо отрегулировать сбалансированную позицию. Зазор между статичной и подвижной частью должен составлять не более 0,05 мм.
- Проскальзывание муфты. Возникает вследствие загрязнения смазкой. Необходимо произвести прочистку или замену движущихся частей.
- Задержка торможения. Происходит вследствие ослабления пружины муфты или увеличения зазора. Также может быть вызвано попаданием грязи на сердечник.
- Избыточный нагрев подшипников. Возникает из-за недостатка смазочного материала.
Также в процессе работы могут возникать сбои в компьютерной системе. Необходимо выяснить код ошибки в инструкции по эксплуатации и, в зависимости от вида проблемы, устранить ее самостоятельно или вызвать техническую службу.
