Плоттер – это оборудование, предназначенное для создания векторных графических рисунков. Чаще всего для рисования используется перо. Но в некоторых случаях это может быть нож, применяемый для резки кожи и винила.
Предназначен плоттер не только для создания изображений обычного, стандартного формата, но и для печати с применением форматов А0, А1, и более, что актуально в области профессиональных разработок и проектирования. Такой аппарат работает с бумагой и картоном разного качества и размера. Также носителями для прибора могут стать различные рулонные и листовые материалы, включая винил, текстильные ткани, дерево. Многофункциональный плоттер, наряду с печатью, бывает снабжен дополнительной опцией резки продукции. Однако, как правило, для этого приспособлены специальные устройства, называемые каттерами. Они тоже относятся к категории плоттеров и используются для вырезания контуров всевозможных фигур и рисунков.

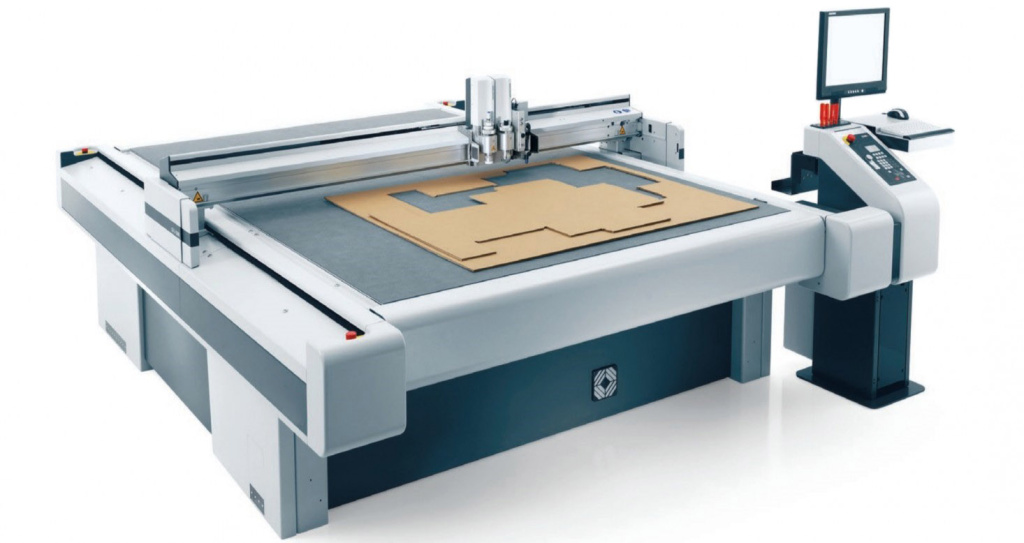

Принцип работы плоттера
Каттер – это усовершенствованный плоттер, оснащенный зажимом для специального лезвия. Механизм его действия аналогичен механизму работы плоттера перьевого типа, перо которого под воздействием электрического двигателя перемещается только в двух направлениях, медленно нанося рисунок на бумажный носитель. Режущие модели имеют дополнительный привод и ПО, запускаются и останавливаются с помощью определенных программ, иногда требуют действий, осуществляемых вручную. Предварительно в оборудовании необходимо установить файл нужного рисунка, настроить параметры давления и глубины среза лезвия.
Установленная в каттере головка с режущим ножом передвигается по каретке из стороны в сторону. В то же время, бумага может быть разрезана в любом направлении, поскольку с помощью роликов двигается вперед и назад. Для вырезания продукции применяется специальный резец, автоматически регулирующий глубину среза для материалов разной толщины и плотности.
Существует несколько типов таких лезвий:
- Для самой тонкой бумаги и вырезки простых контуров используется тангенциальный нож, справляющийся с толщиной не более 2-3 мм.
- Если требуется надсечь и вырезать фигуру или изображение на картоне или другом материале толщиной до 3 см, потребуется осциллирующий резак, производящий возвратно-поступательные движения. Лезвие способно вырезать, как простые, так и сложные узоры, рисунки.
- Для особо сложных контуров лучше брать флюгерное лезвие, обеспечивающее точное вырезание по заданным параметрам, посредством вращательного движения в самой головке.
Режущие плоттеры, используемые для картона и бумаги, с программным управлением обладают высокой точностью и скоростью проведения работ, поэтому востребованы на предприятиях, выпускающих полиграфическую и рекламную продукцию. Однако небольшие компактные устройства можно применять и в домашних условиях для резки пленки, обычной и фотобумаги, деталей скрапбукинга.

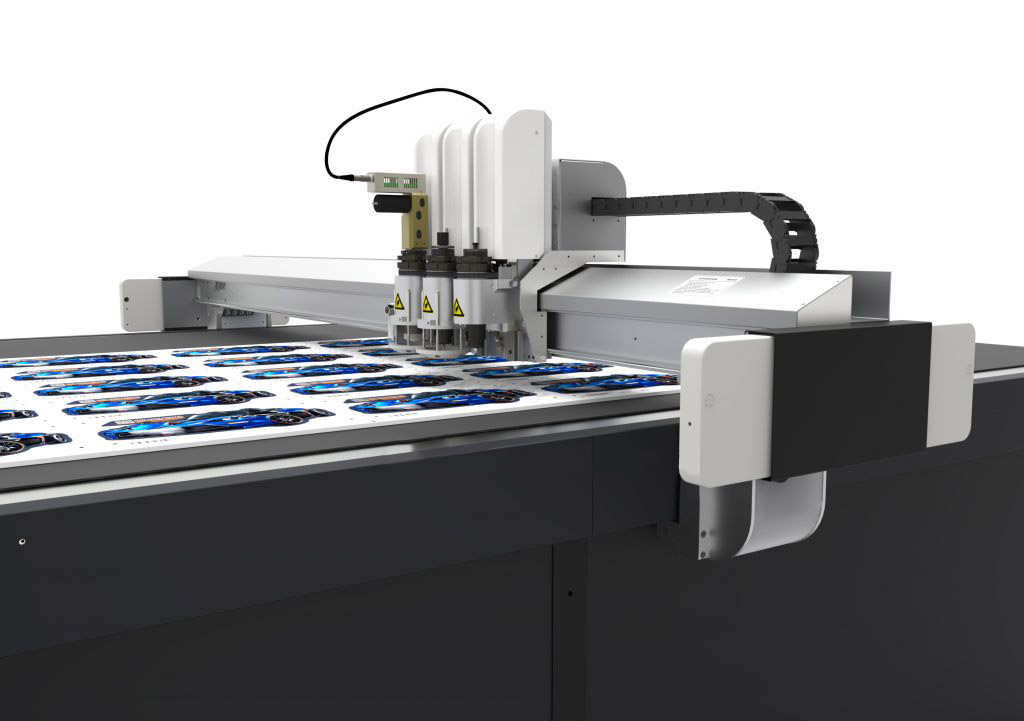

Виды плоттеров для резки бумаги
Приборы для точного вырезания различаются по конструктивному признаку, и бывают: планшетными, рулонными и лазерными. В последних лазер успешно заменяет перемещающуюся каретку с закрепленным в ней резаком.
По методу подачи заготовок режущие аппараты делятся на устройства:
Планшетного типа
Оборудование представляет собой плоское устройство (стол) с вакуумным или электростатическим типом прижима, и снабженное двигающейся кареткой. Листы крепятся с помощью скотча, либо посредством вакуумного механизма. Вакуумные модели могут шуметь при работе из-за встроенного в корпусе компрессора. Но нередко эта проблема решается наличием акустических глушителей. В таких плоттерах для резки бумаги и картона применяются флюгерные и тангенциальные лезвия, заточенные под разным углом. В устройствах предусмотрена разная ширина рабочей зоны – от 475-670 до 800-2000 мм.
Рулонного типа
Нетрудно догадаться, что подобный вид плоттеров для резки в качестве носителя использует рулонные продукты. Для прижима в них реализованы специальные ролики. Чтобы разместить материал максимально ровно, на корпусе прибора находятся специальные метки. В данном случае каретка с ножами может перемещаться только поперек разворачивающегося полотна рулона. Рулонные модели также предполагают большой диапазон форматов материала, вплоть до ширины почти в 2 метра.

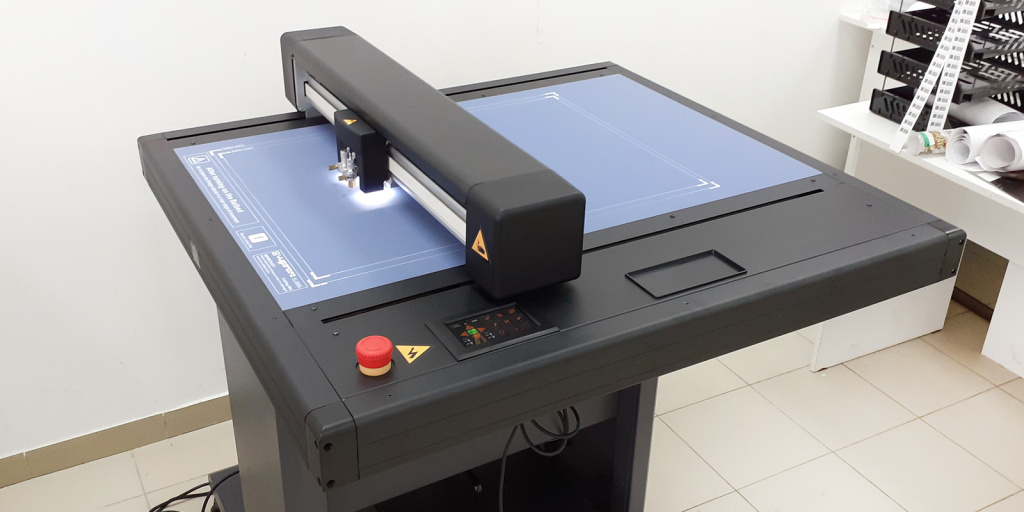

Советы по выбору плоттера
Перед тем как выбирать оборудование, нужно определить цели и потребности. У режущего плоттера несколько важных характеристик, на которые необходимо обратить внимание:
Размер заготовок
Для основных видов полиграфии подойдет стандартная ширина резки прибора – от 500 до 700 мм. Если предполагается использовать широкоформатный материал, лучше остановиться на агрегатах с шириной нарезки 800-1000 мм (100 см – максимальный параметр ширины у большинства режущих плоттеров).
Параметры точности нарезки
Особенно важен этот показатель, когда предстоит вырезание небольших деталей. Наличие оптического позиционирования позволит не только увеличить точность резки. От того, присутствует ли в оборудовании датчик, определяющий оптические метки на плоттерном макете, или нет, зависит способность устройства к вырезанию сложных фигур. При этом стоит помнить, что высокоточные приборы стоят дорого.
Давление лезвия
В отношении бумаги, термопленки, картона можно остановиться на устройстве с нажатием лезвия от 200 до 350 г. Плотные и твердые материалы потребуют более высокого параметра от 350 до 500 г.
Скорость нарезки
В этом вопросе важна не только скорость, но и качество операции. Скорость зависит от возможности быстрого перемещения ножа. Среднего уровня агрегаты обеспечивают около 100 мм в секунду, относительно профессиональных моделей, это 500-600 мм в секунду.
Есть и другие разновидности режущих плоттеров, ручные и настольные, которыми можно пользоваться дома. Это компактные модели с небольшим весом, режущие тонкий картон, бумагу и пленку с предельным давлением от 200 г и шириной среза от 203 мм для вырезания небольших деталей. Оборудование подключается через вход USB к ПК, аналогично принтеру, с помощью него можно создавать разные чертежи.
Обзор плоттеров для резки бумаги и картона

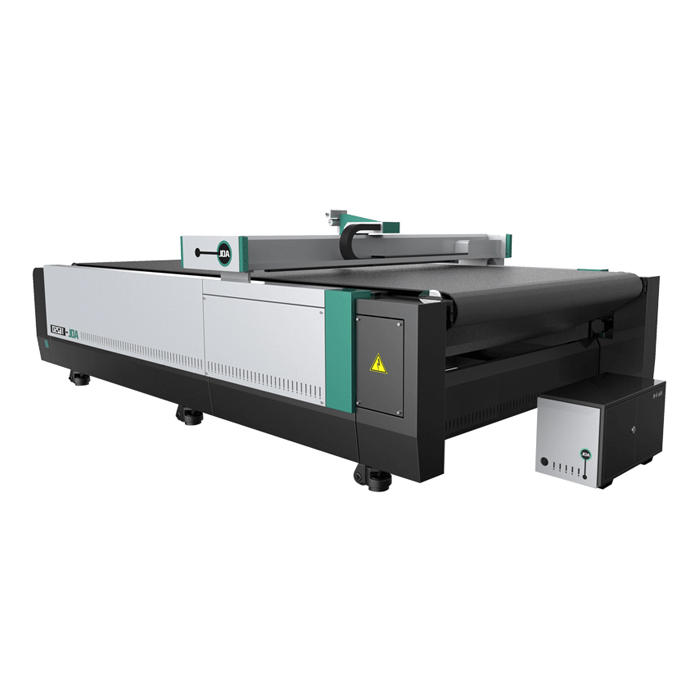

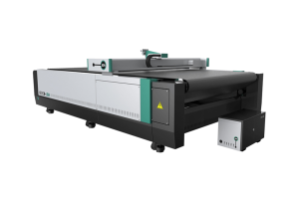

Режущий планшетный плоттер AOL-1625
Модель цифрового режущего плоттера с возможностью быстрого программирования и настройки параметров, высокой точностью и скоростью производства. Представляет собой удобный стол с вакуумными присосками для плотной фиксации материала. Рабочая поверхность выполнена из монолитного прочного сотового алюминия, не подверженного деформации. Оборудование снабжено целым комплектом инструментов, упрощающих и ускоряющих процесс раскройки и нарезки.
В зависимости от поставленной задачи, двойная головка автоматически переключает в активный режим разные устройства, предусмотренные в плоттере для точного проведения рабочего процесса. Благодаря широкому диапазону функциональности, машина подходит для изготовления различной продукции, включая вывески, ПВХ, рекламные и упаковочные материалы.
- Площадь рабочей поверхности: 1600х2500 мм;
- Рабочая температура: 10-40 градусов;
- Рабочая влажность: 20-80%;
- Толщина резки: до 50 мм;
- Скорость резки: 200-2000 мм/с;
- Мощность: 11 кВт;
- Напряжение и частота: 380 В/50 Гц;
- Способ фиксации: вакуумный прижим.

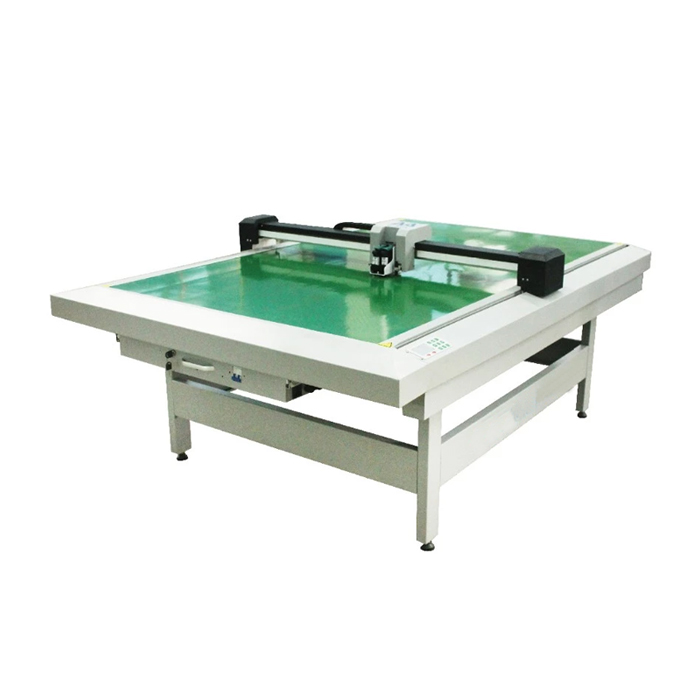

Режущий планшетный плоттер AMD-D1-1509
Устройство для создания и резки векторных изображений. Кроме бумаги и картона, плоттер режет ткани, тонкую резину, пленку большой толщины. Оборудование изготовлено в виде стола, на котором заготовки надежно фиксируются с помощью вакуумных присосок. Гибридный плоттер с функцией вырезания отличается высокой точностью нарезки, благодаря оптическому позиционированию, а также, тангенциальной эмуляции, обеспечивающей неизменное касание лезвия в области реза.
Быстрая работа плоттера обусловлена поочередным автоматическим запуском ручки и ножа, что значительно сокращает время обработки фигур. Точность достигается точным направлением передвижения каретки. Ножи плоттера выполнены из высокопрочного и износостойкого материала – карбида вольфрама, гарантирующего высокую технологичность и легкость резки. В процессе работы перестановка лезвия осуществляется моментально. Это позволяет оптимально преодолеть любую структуру материала, и сделать аккуратный плавный срез.
- Площадь рабочей поверхности: 1500х900 мм;
- Формат графики изображений: HP-GL;
- Толщина резки: до 2 мм;
- Скорость резки: 800 мм/с;
- Точность резки: 0.05 мм;
- Напряжение и частота: 220 В/50 Гц;
- Способ фиксации: вакуумный прижим.
