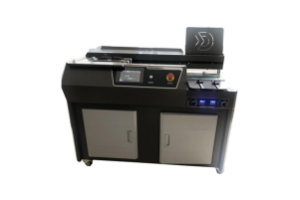

Термоклеевые машины с LCD дисплеем

Даже самый современный носитель информации не может заменить печатную продукцию. Книги или журналы можно читать в самолете, или в других местах, где нельзя пользоваться интернетом. С листа легче воспринимать информацию, поэтому предпочтение до сих пор отдают традиционным учебникам.

Для изготовления крупных тиражей печатной продукции используют полиграфическое оборудование. Для партий поменьше применяют термоклеевые машины с LCD дисплеем. Бесшовное скрепление страниц позволяет ускорить производственный процесс, книги и брошюры выглядят привлекательно, аккуратно, не распадаются. К тому же себестоимость продукции ниже, чем книг в переплете, или при соединении листов пружинами.

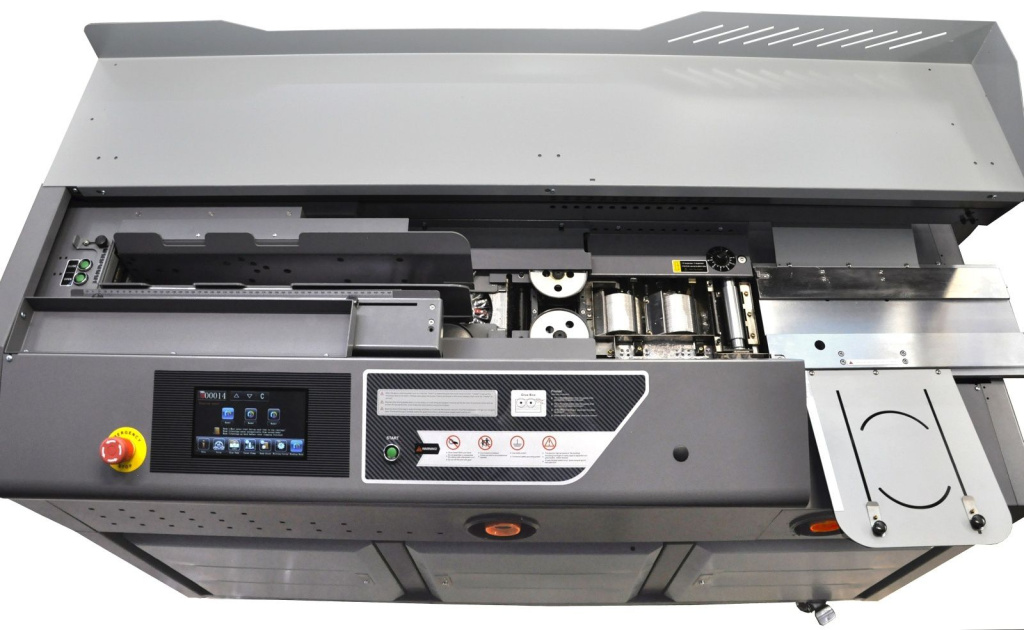

Устройство термоклеевой машины с LCD дисплеем

Для малых предприятий и офисов приобретают ручные настольные брошюровочные аппараты, но, если планируют массовый выпуск учебников или методичек, устанавливают устройства с производительностью до 500 шт./час. Цена на термоклеевые машины с LCD дисплеем зависит от мощности, скорости работы и фирмы-изготовителя.

Каждый узел компьютеризированного агрегата выполняет свою задачу:

1. Станция фиксации обеспечивает постоянное положение пачки листов. Модуль представляет собой 2 планки, которые сдвигаются и раздвигаются.
2. Заготовка подается к узлу фрезерования. У корешка срезается кромка, выпадающие листы подрезают. Затем фальцы раскрываются, и очищаются от меловой пасты в автоматическом режиме.
3. Следующий этап — тоширование. На торец наносят насечки и немного распушают выемки, куда в дальнейшем будет затекать клей. Если бумага мелованная или ламинированная, то необходимо усилить агрегат еще одним узлом для фрезеровки с дополнительными резцами.
4. Под резаком установлены лопасти. При вращении они создают направленный воздушный поток, собирающий бумажную пыль, которая втягивается в контейнер пылесборника. Щетка, расположенная за клеевой ванной, удаляет мелкие бумажные частицы и крошки отвердевшего раствора.
5. Клей наносится с помощью нескольких валов, которые установлены друг за другом. Первый смазывает поверхность корешка горячей расплавленной клеевой массой, второй – прижимает ее, обеспечивая глубокое проникновение, третий — удаляет потеки.
6. Сбигованная в местах сгиба обложка поступает на обжимную станцию, позиционируется фиксирующими магнитами, прижимается к корешку. В устройствах, предназначенных для широкоформатной печатной продукции, более формата А4, установлены дополнительные валы для боковой проклейки.

Размер печатного изделия зависит от длины фиксирующего модуля, а толщина — от расстояния, на которое раздвигаются планки фиксатора.

В брошюровщиках, предназначенных для изготовления изделий формата от А6, модуль для нанесения клея укомплектован 1 валом, и прижимного узла для фиксирования переплета по бокам, не устанавливают. Модификация возможна по желанию заказчика.

С помощью программы легко изменить настройки: температуру клея, производительность, ширину расхождения пластин, глубину фрезерования и т. д.

Для чего нужен с LCD дисплей?

Термоклеевые машины оснащены дисплеем LCD на основе матрицы из жидких кристаллов. Она состоит из нескольких частей:

• светорассеивателя;
• электродов;
• стекол, между которыми установлена ЖК сетка;
• поляризаторов.

За бесперебойную работу монитора отвечает плата управления. На ней расположены: микроконтроллер, благодаря которому функционируют кнопка включения и выключения монитора, лампы подсветки, и микропроцессор, обрабатывающий аналоговый сигнал и подготавливающий его к передаче на ЖК панель.

Плата принимает сигнал с видеокарты в цифровом виде. ЖК матрица преобразует его в картинку, которая выводится на экран.

LCD дисплей нужен для настройки системных параметров и контроля за процессами. Доступны функции смены языка, даты, времени; изменения температуры клея и скорости работы.

При стандартном варианте скрепления листов, клеевой слой наносят с одной стороны, обложку не прилепляют. Но можно ввести и свою программу. Увеличить порцию клея, усилить сцепление страниц.

Фотоэлектрическое отслеживание процессов и автоматизированная система управления позволяет уменьшить влияние человеческого фактора, снизить процент брака.

При приобретении термоклеевой машины с LCD дисплеем можно значительно сэкономить трудозатраты. Для управления устройством и контроля за процессом достаточно одного оператора. Программа сама просчитывает данные и выводит информацию на дисплей.

Обзор термоклеевой машины с LCD дисплеем

В комплектацию современных агрегатов для изготовления печатной продукции входят: узел вакуумного всасывания, сервомоторы, датчики фотоэлектрического слежения, система дозирования и поступления клея, пневматические двигатели.

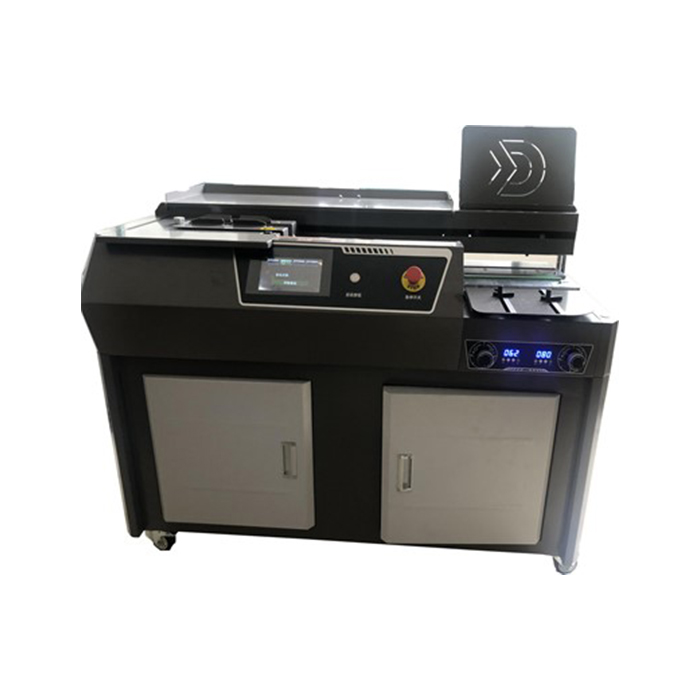

Станок С50 используют для выпуска печатной продукции небольшими тиражами. Его устанавливают в офисах и учебных заведениях для создания брошюр, учебников, склейки диссертаций и ученических работ. Устройство качественно скрепляет листы и присоединяет к переплету. Сравнительно небольшие габариты — 1000х590х1300 мм позволяют его перемешать в аудитории со стандартной высотой потолка. Узлы брошюровщика с LCD дисплеем заключены в прочный металлический каркас.

Этапы технологического процесса:

1. Стопка листов выравнивается автоматически.
2. Обрезка осуществляется солнцевидной стальной фрезой.
3. Клеевой раствор наносится одним алюминиевым валиком.
4. Пыль и обрезки удаляет всасывающая система, работающая от собственного двигателя.
5. Затем склеенная пачка поступает в модуль обжима, где совмещается с переплетом. Боковая склейка отсутствует.

Максимальные размеры выпускаемой печатной продукции, SxH: 340х60 мм, производительность — 200 – 300 шт./час.

Для работы С50 используют универсальный клей на основе этиленвинилацетата. Толщину слоя можно регулировать c помощью ручки, или изменением в программе. Скорость переплета меняется автоматически, и зависит от толщины печатного изделия.

Оператор вводит данные и контролирует процесс через сенсорный экран с диагональю 7 дюймов. Интерфейс аналогичен пользовательскому планшету или экрану ноутбука. Для управления брошюровщиком С50 специального образования не требуется.

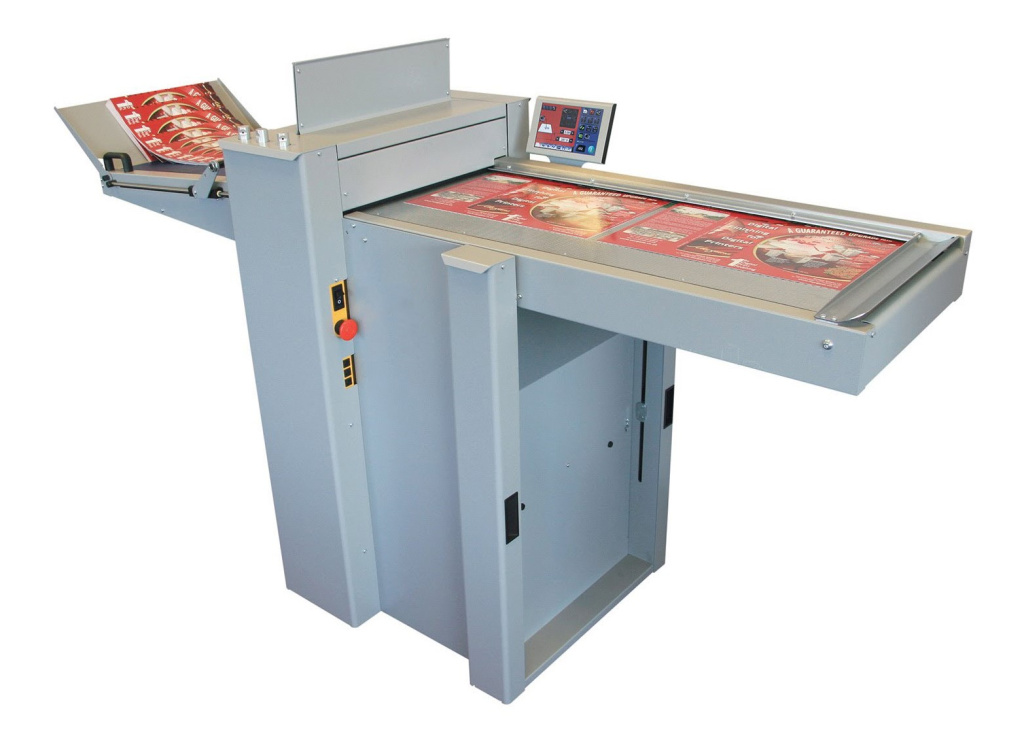

Как выбрать термоклеевой станок с LCD дисплеем

Даже самое качественное оборудование изнашивается или выходит из строя. Поэтому при приобретении сразу же следует учитывать возможность ремонта. Если заказывать станки, изготовленные в КНР, с заменой испорченных деталей проблем не будет.

Выбор термоклеевых станков зависит от конечной цели покупки оборудования.

1. Профессиональные брошюровщики с LCD дисплеем модельного ряда S60C, A3 и А4, имеют высокую производительность. В них входят дополнительные узлы зажима. После совмещения обложки с переплетом планки сдавливают книгу по бокам, обеспечивая надежную фиксацию. Производительность агрегатов — 200 – 400 шт./мин.
2. Если цель — изготовление книг и рекламных брошюр небольшими тиражами, можно приобрести биндеры для книг из серии D60C модели А3 или А4. Клей наносится не только на торец переплета, но и сбоку. Излишки клея удаляет поперечная планка, боковые фиксаторы обеспечивают надежное примыкание обложки.
3. Для небольших партий ученических работ, полиграфической продукции и методичек, лучший выбор — брюшировщик С50.

При покупке термоклеевых агрегатов с LCD дисплеем следует учитывать габариты изделия, удобство обслуживания и возможность модификации. Цену необходимо уточнять при заказе, она зависит от комплектации, производительности агрегата и транспортных расходов по доставке.
