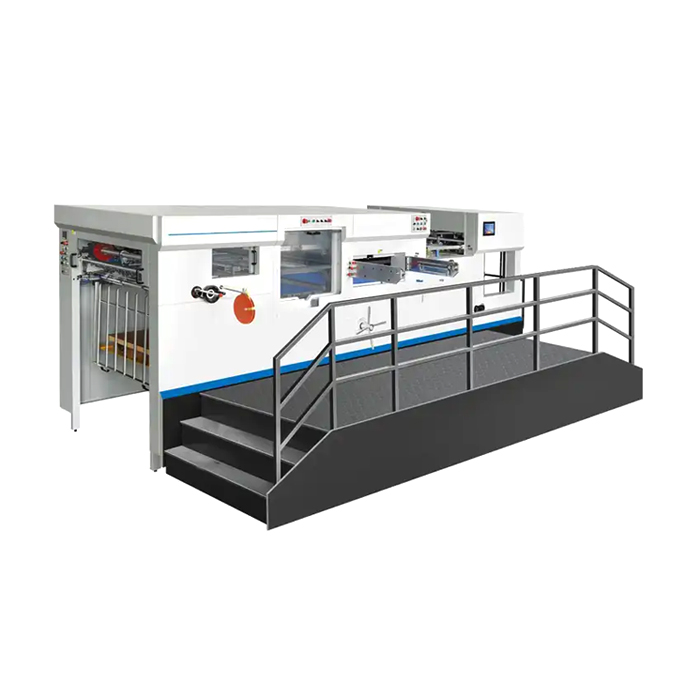

Автоматическая плоская высекальная машина PF-1080
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Автоматическая высекальная машина PF-1080 – промышленный комплекс, предназначенный для высечки и тиснения заготовок под гофротару, ящики и коробки. Применяется на картонных фабриках и предприятиях, специализирующихся на выпуске упаковочных материалов и тары из гибких материалов (гофрокартон, бумага, ПВХ лист).

В PF-1080 применяется смешанная система привода – электромеханическая и пневматическая, для работы оборудования необходим источник сжатого воздуха. Захват и подача заготовок осуществляется посредством пневмоцилиндров. Оптические датчики, установленные по ходу движения материала и в зоне резки, обеспечивают точность позиционирования, таким образом, существенно уменьшая образование отходов и исключая образование брака. В приводе подающих валов используются червячные редукторы. Для увеличения срока службы всех трущихся элементов, в конструкции станка предусмотрена система принудительной смазки и охлаждения. Подающие валы покрыты слоем полиуретана для лучшего сцепления с материалом.

Для расширения функциональных возможностей, в машине предусмотрена возможность боковой подачи заготовки, в зависимости от ее размеров. Стол, на котором находится заготовка, оборудован системой регулировки положения, для этого предусмотрен привод вертикального перемещения (цепная передача).

Высечная матрица фиксируется при помощи пневматического устройства, при необходимости легко и быстро меняется, при этом, усилие пневмоцилиндров предотвращает возможное смещение матрицы и обеспечивает точность позиционирования ее относительно заготовки.

Органы управления машиной выведены на сенсорный дисплей пульта управления, с его помощью оператор задает параметры следующего задания и отслеживает ход процесса по выводимым на экран данным. Для удобства обслуживания и работы персонала, в комплекте с машиной поставляется технологическая площадка.

Фото оборудования

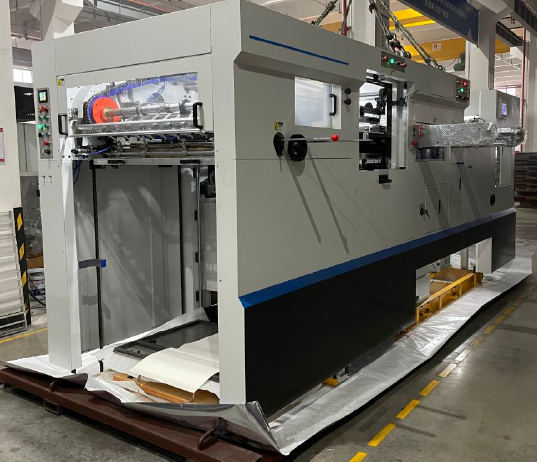

PF-1080 1.png

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Максимальный размер листа (мм) 1080 х 780
Минимальный размер листа (мм) 400 х 330
Высота штабелирования (мм) 1550
Точность резки (мм) ± 0,1
Общая мощность (кВт) 17,8
Мощность главного двигателя (кВт) 11
Толщина листа картона (мм) 0.1-2 (Гофрированная бумага: <4 мм)
Площадь резки (мм) 1075 х 770
Внутренний размер рамы штампа (мм) 1100 х 790
Минимальный размер края захвата (мм) 7
Максимальное давление резки (Т) 300
Максимальная скорость высечки (л/ч) 7000
Давление сжатого воздуха (бар) 6
Мощность воздушного компрессора (м³/ч) 15
Объем баллона с воздухом (л) 100
Габаритные размеры (Д×Ш×В) (мм) 5880(+1650) х 2100(+1650) х 2350
Вес (кг) 16000
