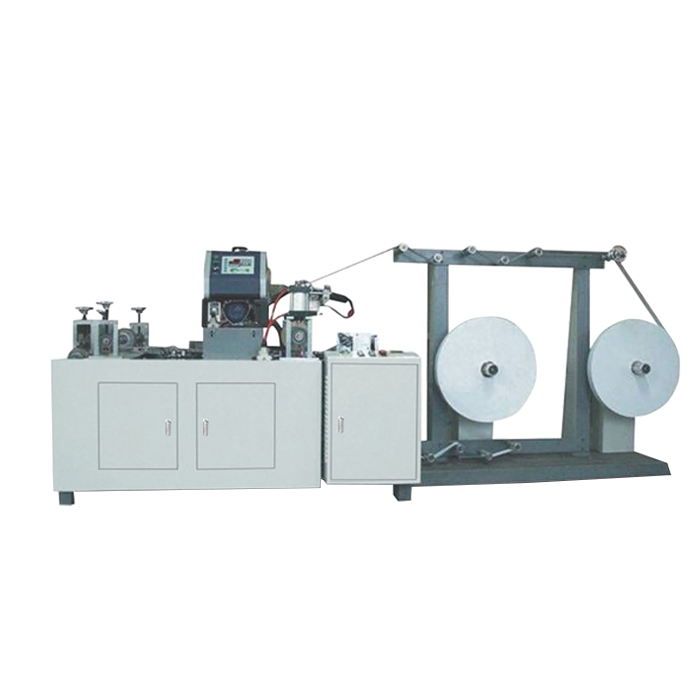

Станок для производства бумажных ручек LRP-190 на автоматизированном производстве используется вместе с оборудованием для формования пакетов, как вспомогательная техника, но при использовании уже готовых заготовок пакетов и бригады рабочих, эта машина может работать и в самостоятельном режиме. То есть, непосредственная задача модели заключается в том, чтобы из бумаги и витой веревки сформировать заготовки ручек для наклеивания их на полотно, из которого формируются пакеты или уже на готовые пакеты.
Машина для изготовления веревочных ручек для бумажных пакетов LRP-190 втягивает в операционную зону сразу две разматывающиеся из катушек ленты крафт-бумаги, а также втягивает и веревку. Стойка для бобин имеет жесткую раму, что позволяет устанавливать массивные бобины, не думая о скорой их замене. Электродвигательный отсек полностью изолирован от операционной зоны, доступ к нему через открывающиеся панели из тонкой стали.
Ленты и веревка при втягивании позиционируются таким образом, чтобы веревка попадала между слоями бумаги. При этом между слоями наносится подогретый состав клеевого раствора, что делает дальнейшее соединение особенно прочным. Установлен китайский аппарат нагрева и распыления, который по желанию может быть заменен на швейцарский ROBOTECH. С помощью направляющих, при втягивании веревка приобретает геометрию волны. Направляющие и прессующие валы регулируются с помощью тайваньских пневматических цилиндров AIRTAC. Требуется внешний источник подачи воздушного давления (компрессор, как опция). Деление полосы на отдельные заготовки выполняется перед выброской на приемный стол с помощью вращающегося на валу лезвия.
Оборудование по выпуску витых веревочных ручек для бумажных пакетов LRP-190 управляется с помощью электроавтоматики. Скорость регулируется бесступенчато без остановки рабочего процесса. При возникновении аварийных ситуаций оператор может немедленно отключить питание всех агрегатов.Чертёж готовой ручки изготовленной станком LRP-190
Размеры готовой ручки изготовленной станком LRP-190
Ширина ручки "W" (мм) | 95 | ||||
Длина подложки "L" (мм) | 190 | ||||
Ширина подложки "h" (мм) | 30-40 | ||||
Диаметр верёвки "D" (мм) | 3-5 | ||||
Высота верёвки "H" (мм) | 100 |

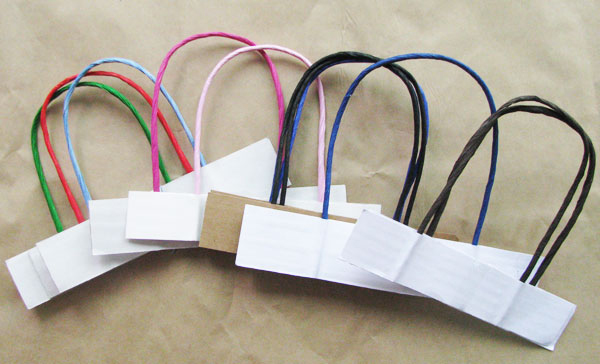

Фото готовой продукции станка LRP-190
