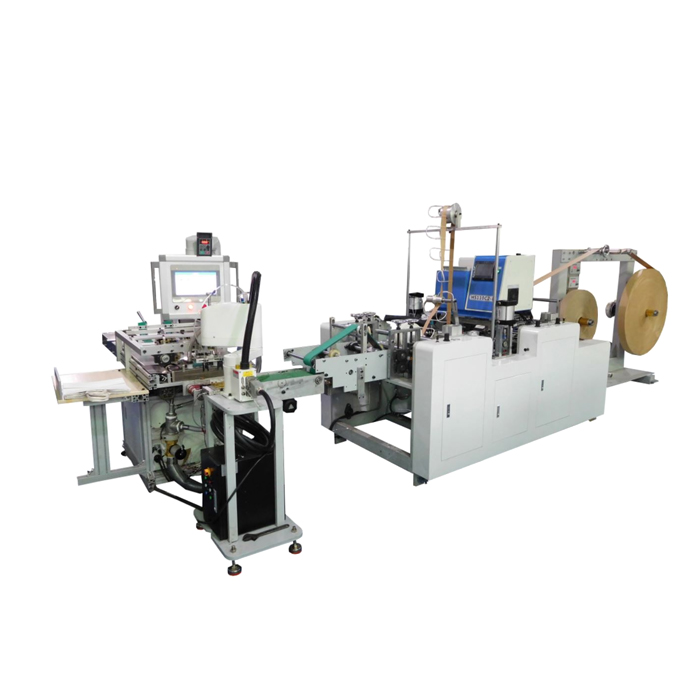

Станок для производства и вклейки бумажных ручек в пакет RZ-88 предназначен для окончательной сборки бумажных пакетов с высокой скоростью и повторяемостью для различных отраслей промышленности (одежда, пища, корм для домашних животных, и т.п.). Эта машина предназначена для рабочей связки с машиной для производства бумажных пакетов.
Оборудование для производства и вклейки бумажных ручек в пакет RZ-88 состоит из двух участков сборки: секция формирования ручек и секция соединения ручек с пакетами. В первой секции эта машина в качестве сырья втягивает два узких бумажных рулона и один рулон бумажной веревки, склеивает вместе бумажные ленты и бумажную веревку, после чего уплотняет их в системе вальцовых прессов. На участке склеивания для подготовки и вывода клея-расплава используется блок тайваньского производства Huangshang («горячий» клей более эффективен для формирования ручек пакетов). Он управляется полнофункциональным микропроцессором с простым управлением, и оснащается стальным шестеренчатым насосом с регулировкой, а также сменными резервуарами для плавления. Ручки с закругленной веревкой будут постепенно отрезаться от общей линии, и передаваться к роботу-манипулятору. К роботу с другой стороны поступают заготовки пакетов без ручек. Рука соединяет их и отправляет к выходу из линии.
По всей линии осуществляется точный контроль позиционирования в соответствии со строгими требованиями упаковочной промышленности. ПЛК контролирует управление всей линией. Все производственные данные, включая производственную партию, автоматически отслеживаются, сохраняются. Система, которая собирает производственные данные и управляет ими, а также HMI, были полностью разработаны Siemens, чтобы предоставить заказчику максимальную гибкость. Система также имеет функцию автоматического подсчета.
Линия для изготовления и вклейки бумажных ручек в пакет RZ-88 для задачи подбора и размещения оснащается тайваньским роботом-манипулятором HIWIN SCARA, который обладает такими функциями, как упрощенное программирование, более легкая интеграция и простота использования. Робот SCARA берёт пакет и ручку в каждом цикле с максимальной точностью и с использованием как вакуумной технологии, так и захватов. Когда готовая ручка прибывает, она считывается системой, которая определяет ее особенности и связывается с роботом SCARA, который может разместить деталь с правильной ориентацией.

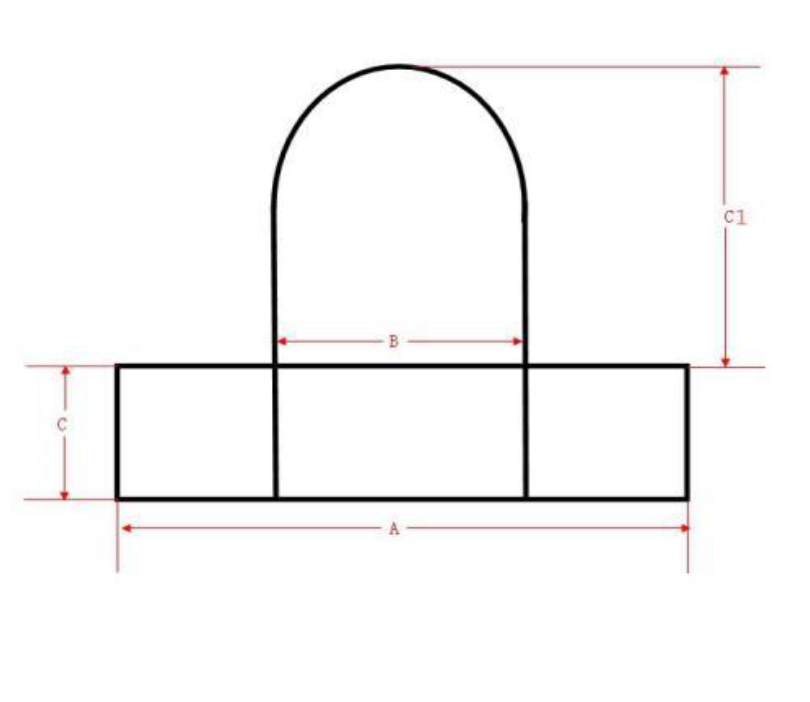

Чертёж готовой ручки изготовленной станком RZ-88
Размеры готовой ручки изготовленной станком
Длина основания ручки "A" (мм) | 152 / 190 | ||||
Ширина основания ручки "C" (мм) | 40 | ||||
Ширина ручки "B" (мм) | 75 / 95 | ||||
Высота ручки "C1" (мм) | 130 |

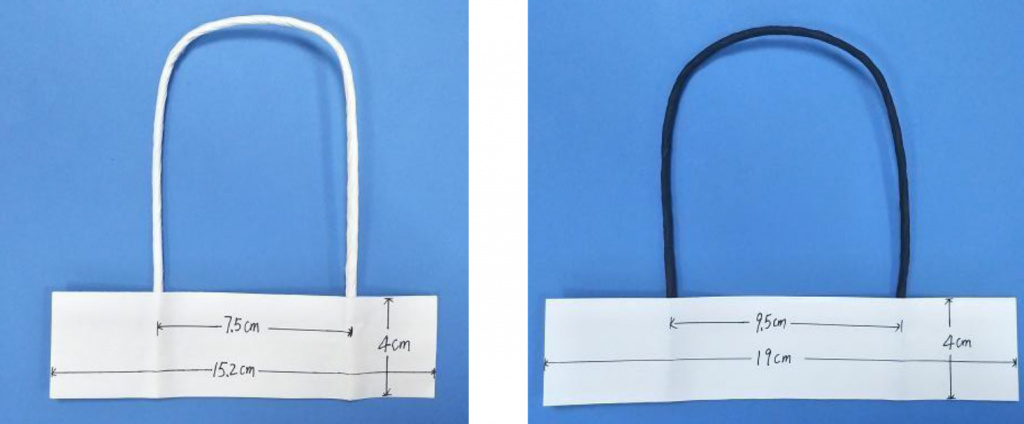

Фото готовой продукции станка RZ-88
Видео-обзор оборудования для изготовления пакетов
