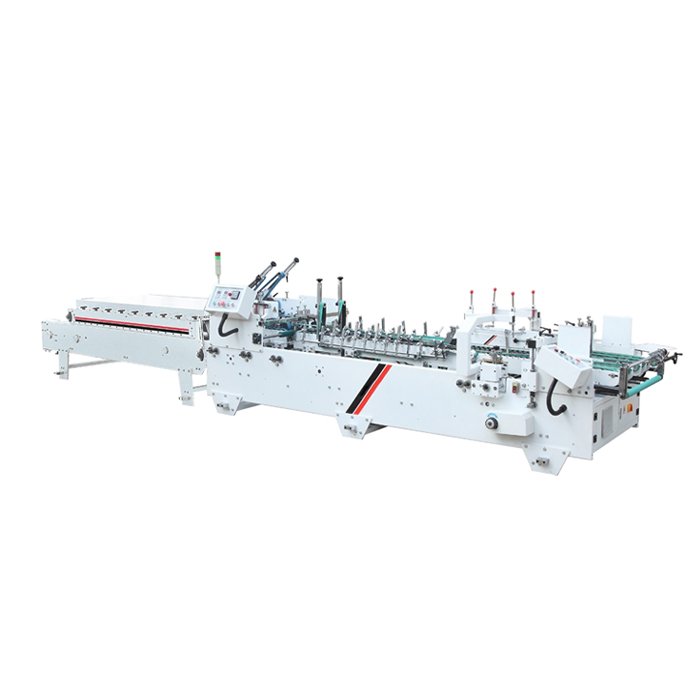

Фальцевально-склеивающий станок для коробок SHH-1650B2
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Завершающим этапом производства высококачественной картонной коробки является складывание и склеивание двухмерных штампованных заготовок, поэтому задействуется такая промышленная техника, как автоматическая фальцевально-склеивающая машина SHH-1650B2. Машина применяется на предприятиях со средним объемом производства, где непосредственно задействуется для формирования прямоугольных картонных коробок с одним продольным клапаном без предварительной формовки.

Фальцевально-склеивающий станок для коробок SHH-1650B2 входит в серию из пяти модификаций, поэтому заказчик может гарантированно выбрать наилучший вариант для своего предприятия. Конструкция типового образца состоит только из двух секций: фальцевально-склеивающей и прессовально-сушильной.

Перед обработкой коробки складываются в магазин и оттуда поштучно подаются в обработку снизу, что, кроме прочего, существенно облегчает оператору непрерывное пополнение вертикального стека. Когда заготовка проходит через операционную зону, набор специально расположенных направляющих, поворотных крючков и других устройств, складывает панель в форму, в то время как клеевая система наносит точки склеивания в нужное место. Клей добавляется к клапанам, которые необходимо плотно соединить, до того, как лист перейдет в конечную секцию складывания, где заготовка будет помещена под давлением для отверждения клея. Машина использует экономичный «холодный» клей, после которого, к тому же, значительно легче обслуживать материальную часть этой секции. Сжатие в конце общей линии гарантирует, что клей образует эффективное уплотнение. После этого коробка имеет плоский вид, и добавляется в сборочную стопку, готовую к дальнейшей отправке. Каждая модель может быть модернизирована и расширена за счет включения дополнительных модулей. Доступны узлы склеивания снизу с одним или двумя соплами, и даже индивидуально программируемые многофункциональные головки. Интегрированная система (тоже опция) для считывания кода, обнаружения бокового шва или регистрации данных обеспечивает безошибочное производство.

Фальцевально-склеивающая линия SHH-1650B2 оснащается автоматической системой управления на базе действия программируемого логического контроллера, который эффективно регулирует работу приводов. Схема электрооборудования расширена за счет внедрения частотного преобразователя скоростных режимов от японской компании Panasonic.

Чертеж коробки
SHH

Параметры (A max) (A min) (B max) (B min) (C min) (D min) (F min)
Размер (мм) 1200 150 1650 180 12 100 81

Фото готовой продукции

SHH-1850B2

Фото оборудования для изготовления коробок

SHH-1850B2

SHH-1850B2

SHH-1850B2

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 7
Напряжение (В) / Частота (Гц) 380/50
Плотность бумаги (г/м²) 220-800
Скорость склейки (м/мин) 220
Габаритные размеры (Д×Ш×В) (мм) 7500 × 1650 × 1300
Вес (кг) 3200
