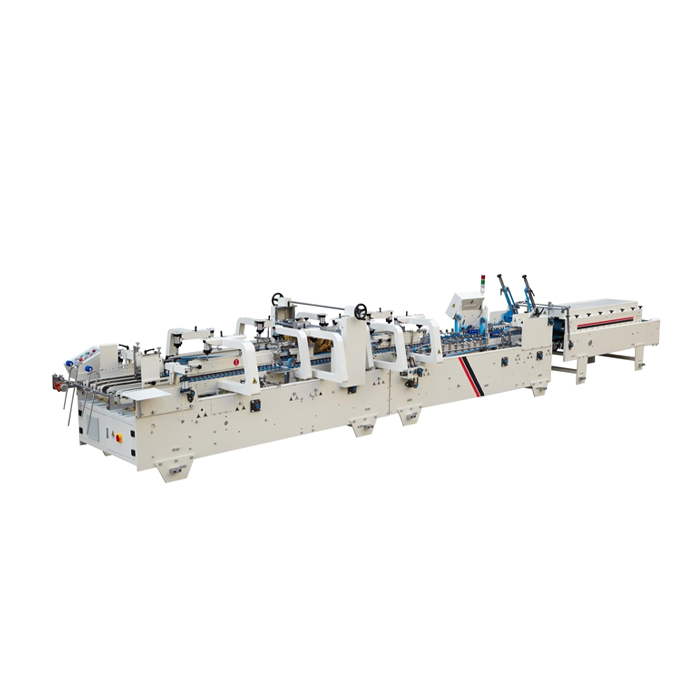

Фальцевально-склеивающий станок для коробок SHH-600AG
Узнать стоимость Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Автоматическая фальцевально-склеивающая машина SHH-600AG – это один из конструктивно простых и экономичных образцов из группы подобных линий, который широко используется для формирования различных закрывающихся и незакрывающихся картонных коробок для вина, косметики, подарков и прочих потребительских товаров. Модель оптимально подходит для высокоскоростной склейки коробок с самонакладным дном на три точки и коробок со стандартным продольным клапаном.

Фальцевально-склеивающий станок для коробок SHH-600AG входит в серию из двух однотипных станков. Картонные заготовки, ранее высеченные из отпечатанного листа, загружаются из вертикального магазина в устройство подачи, которое непрерывно вводит их по одному в машину. Стопка картонных заготовок помещается в ленточный питатель между двумя регулируемыми боковыми стенками. Подающие ремни вытягивают нижнюю заготовку из кучи в машину. В следующей секции коробка предварительно сгибается по линиям, и коробка снова укладывается ровно на ремни перемещения. Предварительные складки облегчают открывание коробки для дальнейшего заполнения. На этапе складывания «холодный» клей наносится на заготовки снизу и швы соединяются. За точность позиционирования отвечает система фотоэлектрических датчиков, они же подсчитывают количество заготовок. В качестве опции может быть установлен считыватель кодов, с помощью которого можно автоматически удалить бракованные коробки. Секция сжатия работает медленнее всех, поэтому скорость работы линии регулируется, отталкиваясь от этой части. В машине установлен инвертор Panasonic (Япония). Здесь поток картонных коробок перемещается между двумя вращающимися компрессионными фартуками, так что клей может склеиваться при точно установленном давлении, даже при довольно высоких скоростях машины.

Фальцевально-склеивающая линия SHH-600AG оснащается системой автоматического управления на платформе программируемого логического контроллера.

Чертеж коробки

SHH-600AG

Параметры (A max) (A min) (B max) (B min) (C min) (D min) (F min)
Конструкция «Пачка-пачка» 700 мм 70 мм 600 мм 110 мм 8 мм 70 мм 51 мм
Конструкция «Пачка-ласточкин хвост» 700 мм 160 мм 570 мм 180 мм 9 мм 90 мм 85 мм

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 6.5
Напряжение (В)/Частота (Гц) 380/50
Плотность бумаги (г/м²) 220~800
Скорость склейки (м/мин) 220
Габаритные размеры (Д×Ш×В) (мм) 9000 * 1100 * 1350
Масса (кг) 2600
