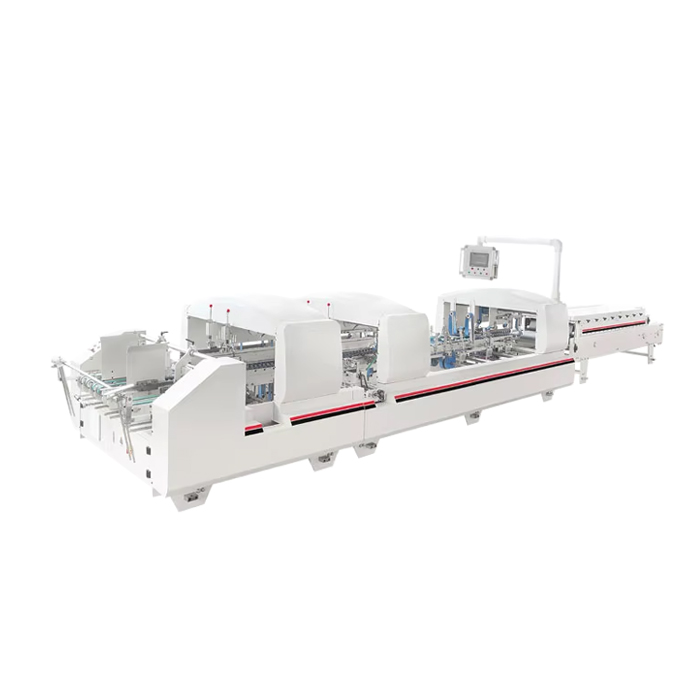

Фальцевально-склеивающий станок для коробок SHH-1650BIIA

Высокоскоростная автоматическая фальцевально-склеивающая машина SHH-1650BIIA представляет собой программируемое электропневматическое оборудование горизонтального типа непрерывно-поточного действия, которое выполняет складывание и склеивание заготовки плоского материала в готовую коробку. Это достигается за счет механического сгибания заготовки вдоль предварительно согнутых линий и нанесения строго дозированного объема клея, который скрепит клапаны коробки. Подходит для B, C, E, F гофрированного и ранее отпечатанного картона.

Фальцевально-склеивающий станок для коробок SHH-1650BIIA входит в серию из трех однотипных станков, что позволяет клиенту выбрать самый подходящий вариант модели. Типовая линия использует электрические и механические детали от ведущих мировых компаний и подойдет для самых требовательных упаковочных цехов; оптимизирована для работы с коробками малого и среднего размера, например, в фармацевтической, косметической, пищевой и легкой промышленности.

Непрерывная, точная и автоматическая подача обеспечивается за счет использования широкого несущего ремня с системой вакуумного всасывания. Фидер оснащается собственным электродвигателем с переменной скоростью (японский инвертер). Боковые рамки магазина легко регулируются по ширине заготовки. Скорость наружных складных ремней в секции предварительной формовки тоже можно регулировать, полностью избегая неправильно деформированной коробки. Третья линия складки предварительно сгибается до 135º. Вторая и четвертая складка составляют 180°. Узел прессования имеет пневматическое усиление, что обеспечивает очень плотное закрепление клея. Точность позиционирования отслеживается с помощью фотоэлектрических датчиков.

Фальцевально-склеивающая линия SHH-1650BIIA управляется программируемым логическим контроллером, с которым на высокоскоростной связи находится операционный блок с цветным сенсорным экраном. ПЛК обладает широким спектром функций, включая мониторинг технического состояния основных узлов и возможность хранения банка конкретных алгоритмов. Интуитивно понятный интерфейс позволяет быстро освоить порядок управления даже неопытному оператору. Кроме того, управление дополнено пультом дистанционного управления.

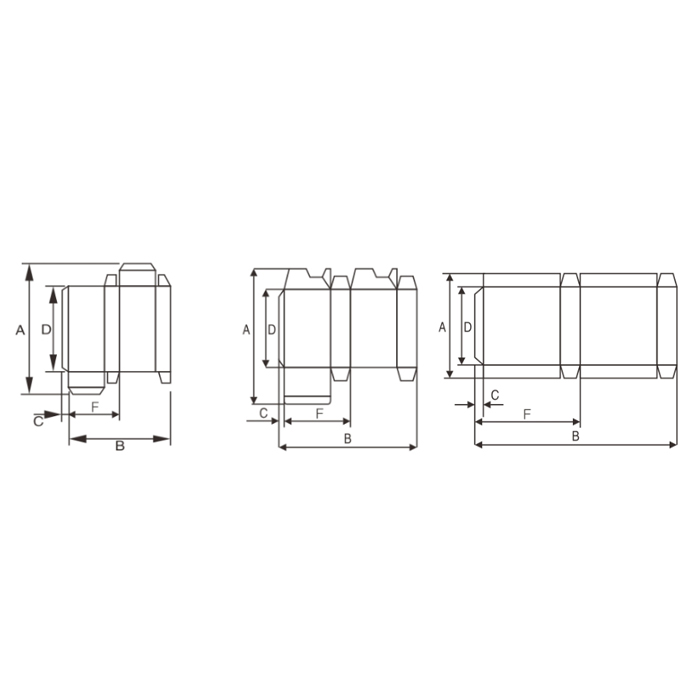

Чертеж коробок
