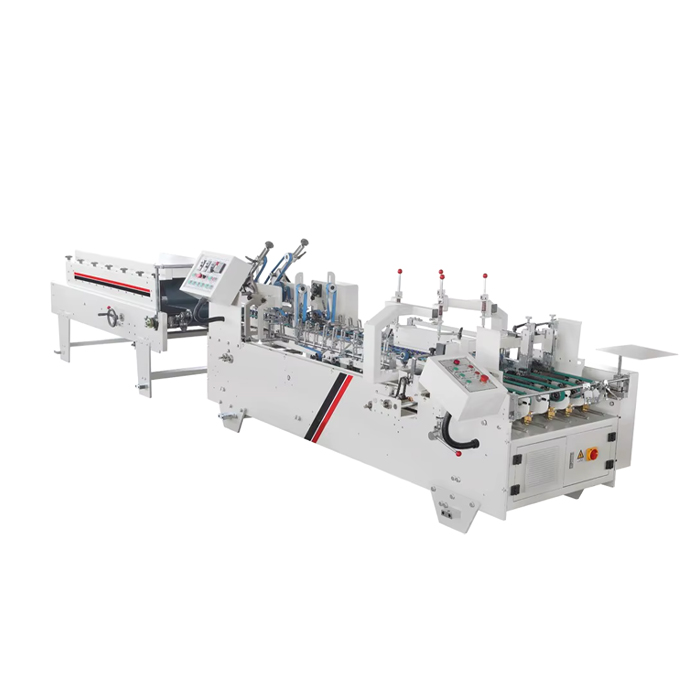

Автоматическая фальцевально-склеивающая машина SHH-600B – это стационарный электропневматический станок непрерывно-поточного производства горизонтального типа, предназначенный для малых или средних промышленных предприятий, связанных с массовым изготовлением картонной коробочной тары, где задействуется для автоматизации процесса складывания и склеивания коробок. Это операция представляет собой преобразования плоского штампованного листа из картона в готовые складные коробки. Автоматизация склейки холодным клеем (чаще всего ПВА) коробок стандартного типа с одним продольным клапаном без предварительной формовки экономит промышленникам очень большие средства на кропотливой ручной сборке.
Фальцевально-склеивающий станок для коробок SHH-600B представлен в серии из двух однотипных машин с упрощенной конструкцией, основанной на принципах модульной сборки, в которую входит только две основные секции: фальцевально-склеивающая и прессовально-сушильная. Первый шаг в процессе – это подготовка, когда оператор вручную укладывает плоские высеченные листы на автоматическое устройство подачи, захватывающее заготовки снизу стопки поштучно по принципу трения. Таким образом, оператор может постоянно сверху добавлять листы в магазин. Протягивание заготовок через всю длину операционной зоны выполняется на жестко натянутых ремнях, скорость подачи регулируется с помощью частотного преобразователя Panasonic (Япония). Второй этап заключается в нанесении холодного клея на клапана коробки до окончательного сгиба, это делается с помощью клеевого колеса для более простого переключения скорости и консистенции. Затем выполняется фальцовка и прессование с помощью пневматического усиления.
Фальцевально-склеивающая линия SHH-600B оснащается системой управления на платформе программируемого логического контроллера с базовым набором функций, которых вполне достаточно для эффективного управления приводами.

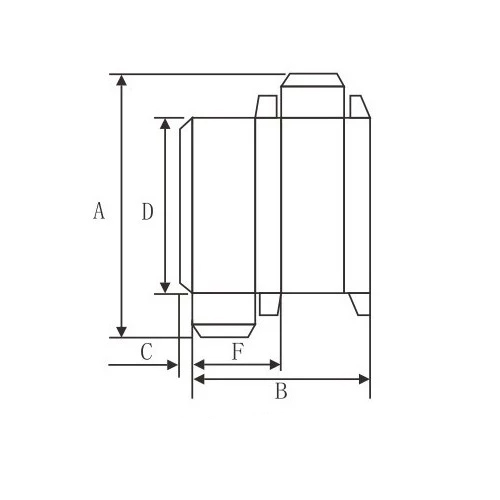

Чертеж коробки
| Параметры | (A max) | (A min) | (B max) | (B min) | (C min) | (D min) | (F min) |
| Размер (мм) | 700 | 70 | 600 | 110 | 8 | 70 | 51 |

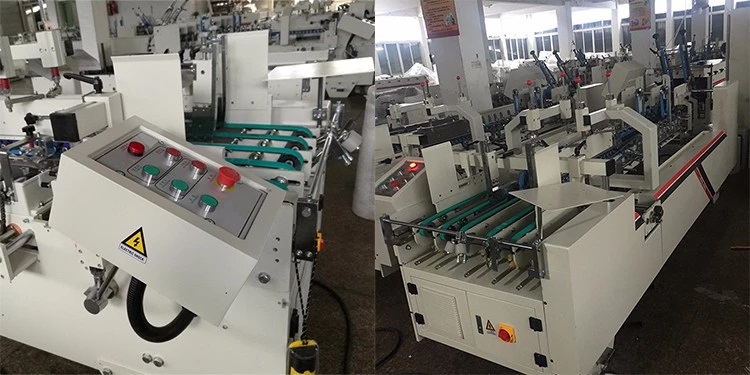

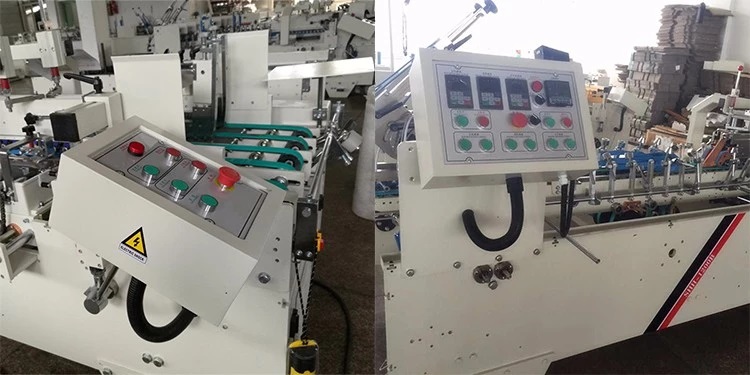

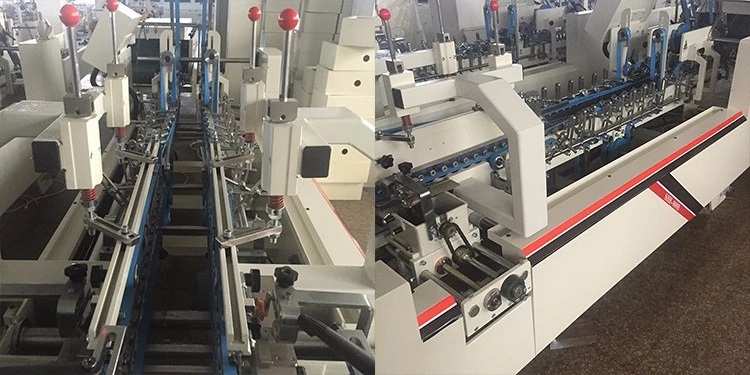

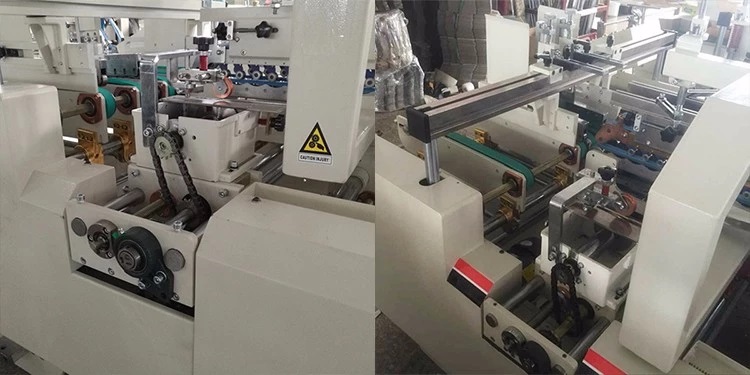

Фото оборудования для склеивания коробок SHH-600
