Станок для нарезки картонных втулок JS-A5-3M-2500 – это полностью автоматическая программируемая электропневматическая система быстрой и точной резки картонных трубок, трубок из химволокна, из пленки OPP, и т.п. на меньшие фрагменты заданной длины. Машина может быть, как частью автоматизированного конвейера, так и работать в автономном режиме.

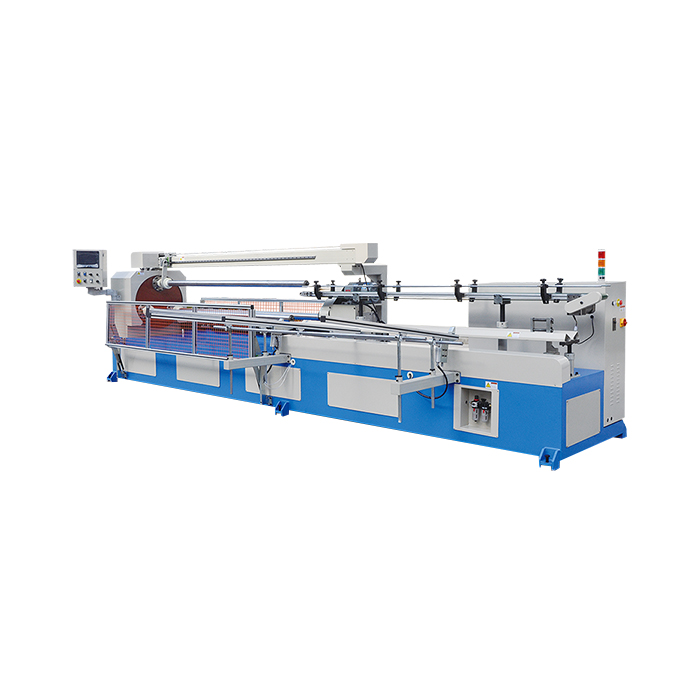

Автоматический резак для картонных втулок JS-A5-3M-2500 представляет собой настольно продолговатую станину, чтобы она позволяла не только без вибраций обрабатывать заготовки до 3000 мм, но и автоматически их загружать и выгружать готовую нарезку. В операционной зоне функционирует вращающийся патрон большого диаметра, который удерживает три нержавеющих вала в точно горизонтальном положении. На один из валов автомат из магазина загружает/насаживает одну из заготовок. После этого данный вал проворачивается для взаимодействия с подвижным резаком, который перемещается вдоль него, нарезая требуемые размеры. После этого выполняется очередное проворачивание, и толкатель сдвигает нарезку, удаляя её из операционной зоны на приёмник. Зона резки для безопасности ограждена спереди и сзади барьерами из металлической сетки. Все компоненты пневматики поставляются из Тайваня – от AIRTAC; компрессор – опция. Оптика отвечает за автоматическое обнаружение заготовки. Нож, оснащенный датчиком, будет сразу же двигаться назад, как только коснется вала.
Оборудование для резки картонных втулок JS-A5-3M-2500 с тремя валами дороже, но на порядок эффективнее станков с одним валом и ручной загрузкой. Особенно полезно изделие, когда требуется частая смена длины нарезки. Управление процессом выполняется через программируемый логический контроллер Delta и цветной сенсорный экран Weinview 6070 с интуитивно понятным интерфейсом. Скорость вращения главного вала контролируется инвертором Yaskawa. Серводвигатели тоже поставлены из Японии – от Yaskawa. Режим работы или оповещение о проблеме выполняется цифровой сигнальной лампой от OMRON.
