Станок для нарезки картонных втулок TYPE 200 – это программируемая машина, предназначенная для автоматизации процесса разделения сформированной из плотного картона втулки на части, удобные для дальнейшего наматывания на них, как на основу, обоев, туалетной бумаги, одноразовых полотенец, пищевых пленок и тому подобных потребительских и не только изделий, продаваемых в рулонах.
Машина для резки картонных втулок TYPE 200 имеет прочную станину, которая обеспечивает надежное функционирование исполнительных органов без сдвигов и вибраций. При необходимости станина может быть прикручена анкерными болтами к полу, для чего в ножках есть отверстия.
Втулка насаживается на сбалансированный вал с горизонтальной осью вращения, который фиксируется в патроне бабки. Вал может быть различного диаметра поэтому, легко меняя вал, меняется и диаметр втулки (адаптация для различного применения). Вращение вала может быть с различной скоростью, она бесступенчато меняется с помощью инвертора. Набор валов заказывается, как опция (все валы их нержавеющей стали). В базовой поставке один вал, его диаметр оговаривается.
Главным исполнительным органом станка является дисковый резак на подвижной платформе, которая перемещается с помощью сервосистемы. Во время резки диск погружается в тело втулки с помощью пневматического цилиндра, который дает механизму не только силу, но и плавность подачи. В базовой поставке не предусмотрено наличие источника воздушного давления. Компрессор поставляется, как опция, и подключается извне, для чего предусмотрен соответствующий редуктор.
Автоматический резак для картонных втулок TYPE 200 оснащается программируемым логическим контроллером, в который оператор вводит данные через цветной сенсорный экран (сделано в Тайване) с интуитивно понятным интерфейсом. В целях безопасности машина имеет две ярко выделенные кнопки отключения питания в разных местах.

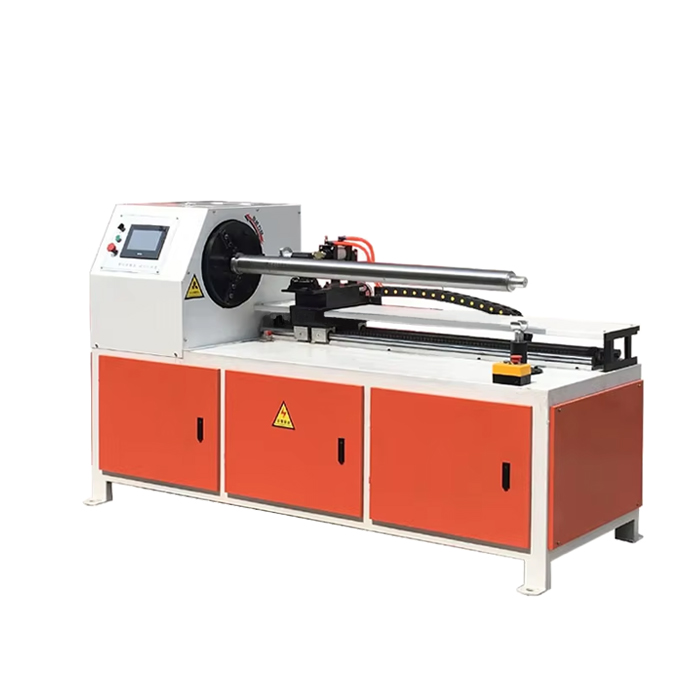

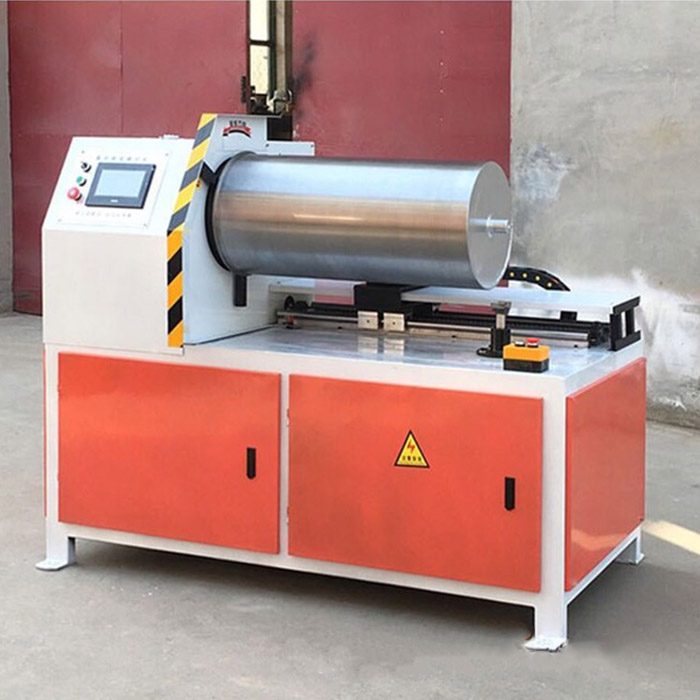

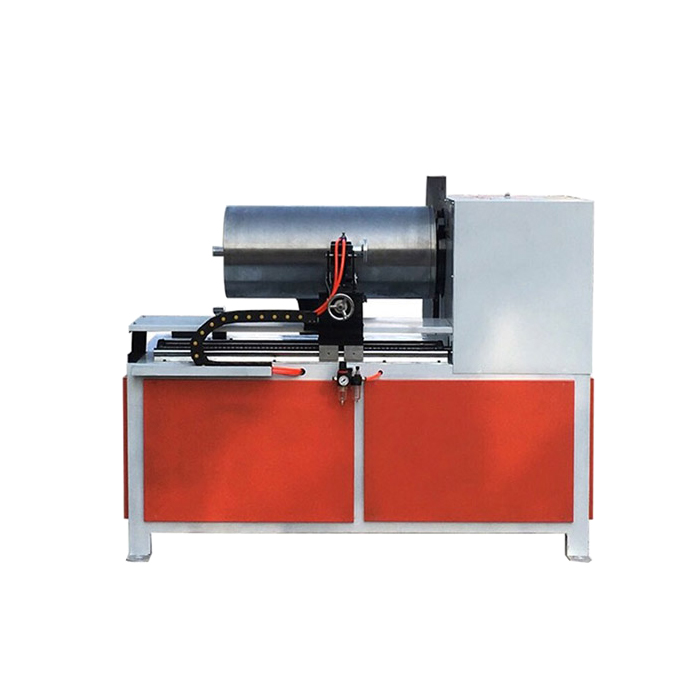

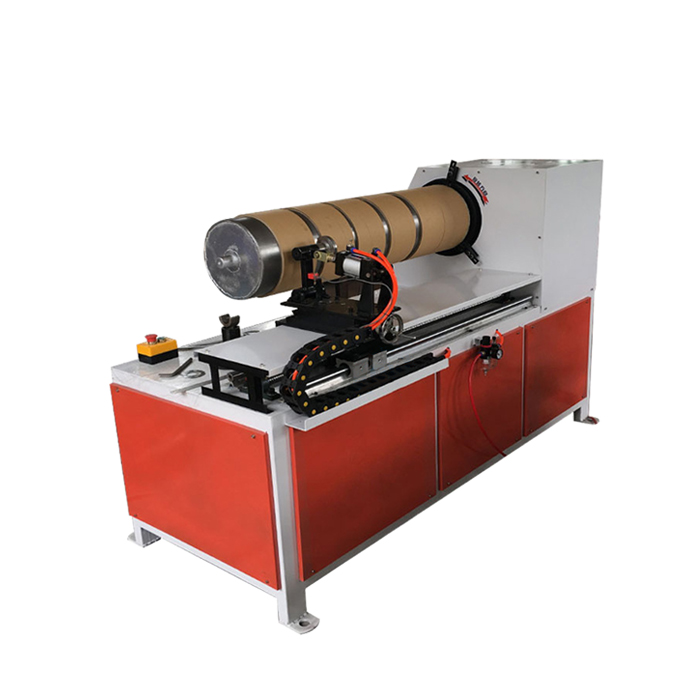

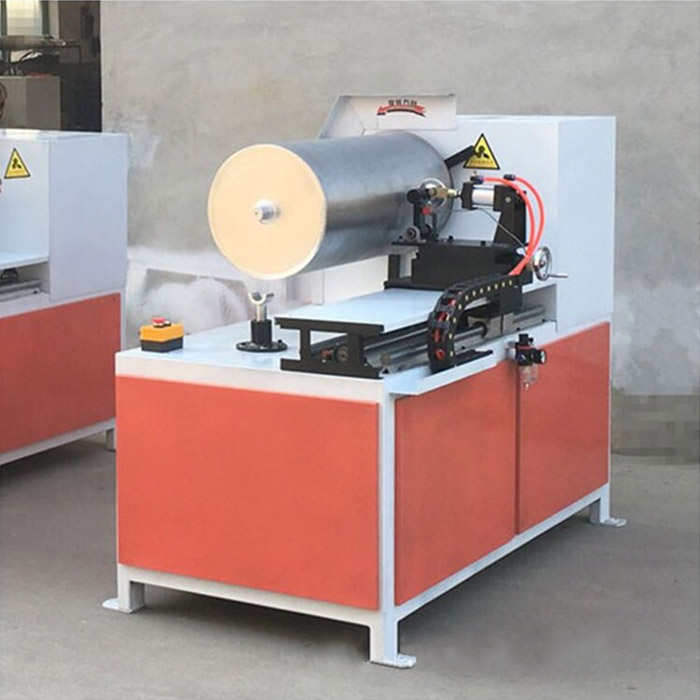

Фото станка для нарезки картонных втулок TAPE 200
