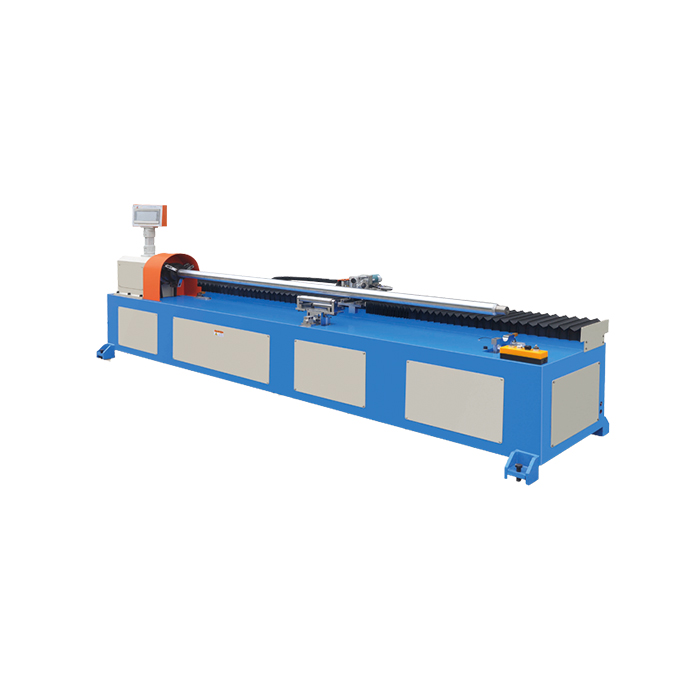

Станок для нарезки картонных втулок JS-A5
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Полуавтоматический резак для картонных втулок JS-A5 – это программируемая электропневматическая машина, предназначенная для разделения по длине ранее навитой картонной гильзы на части, которые будут необходимы в дальнейших процессах. Это может быть производство тубусов, упаковки, основы для намотки бумажных полотенец и т.п.

Машина для резки картонных втулок JS-A5 собрана на прочной станине с проушинами, необходимыми для крепления к грунту анкерными болтами, поэтому какие-либо вибрации в процессе резки крайне маловероятны. Длинная заготовка (до 3 м) вручную надевается на вал, после чего фиксируется автоматическим патроном. Для сохранения точности оси имеется приспособление поддержки с вращающимся мини валком снизу с противоположной от патрона стороны. При начале работы трубка вращается, а несущий вал – нет. Вдоль заготовки с тыльной стороны с помощью серводвигателя позиционируется дисковый резак с пневматической (элементы пневматики от Airtac) подачей на резку. Его работа не оставляет заусенцев на материале.

Станок для нарезки картонных втулок JS-A5 управляется с помощью программируемого логического контроллера Delta, данные в который заносятся через операционный блок с цветным сенсорным экраном Weinview 6070. Также в сборку вошла такая электроника: сигнальный компонент OMRON, серводвигатель YASKAWA, электрические элементы от Schneider.

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Длина резки (мм) ≤ 3000
Мощность (кВт) 5,5
Способ резки Вращение трубки
Толщина резки (мм) 1-15
Диаметр резки (мм) 50-200
Количество ножей (шт) 1
Способ крепления втулки Автоматический патрон
Количество операторов 1
Скорость резки (м/мин) 25
Регулятор скорости Конвертер
Габаритные размеры (Д×Ш×В) (мм) 3400 х 1500 х 1550
Вес (кг) 3000
