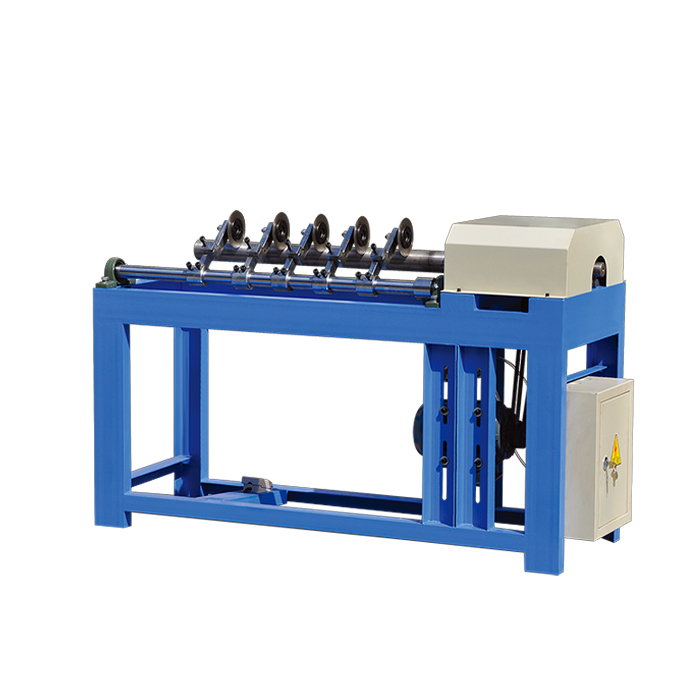

Станок для резки картонных втулок (картонных гильз) JS-600 – это автоматизированная электропневматическая машина непрерывно-цикличного действия ротационного типа, предназначенная для малых и средних промышленных предприятий, связанных с массовым производством изделий из бумаги и картона. Непосредственная задача изделия заключается в том, чтобы быстро и точно делить трубчатую заготовку на отрезки заданной длины, которые в дальнейшем используются, как основа для наматывания туалетной бумаги, бумажных полотенец, пищевой пленки и фольги, для наполнения новогодних хлопушек и пиротехники, и проч.
Автоматический резак для картонных втулок JS-600 имеет прочную сварную раму, которая полностью нивелирует колебания, которые могут возникнуть в динамике цикла. Исполнительными инструментами станка являются пять дисковых ножей, держатели которых крепятся на едином валу с одинаковым (шаг регулируется) расстоянием между ними. Фиксация каждого держателя выполнена двумя болтами, при этом ножки держателей можно отрегулировать так, чтобы в работе были не все фрезы одновременно. Лезвия легко снимаются для замены; они изготовлены из инструментальной стали. Вал, который служит основой для насадки заготовки, приводится во вращение электродвигателем через клиновидную ременную передачу; скорость регулируется с помощью частотного преобразователя. Так как станок компактный и длина несущего вала незначительная, нет необходимости в дополнительном фиксаторе вала с противоположной стороны.
Машина для нарезки картонных гильз JS-600 управляется с помощью электрооборудования, которое собрано в закрываемом щитке. Единичная операция может быть активирована/остановлена с помощью ножной педали замыкания контактов: при нажатии педали одновременно срабатывает привод вращения патрона с валом и пневматический цилиндр, который наклоняет ножи к втулке; когда педаль удерживается – работа продолжается; при отпускании педали – станок приостанавливается.
