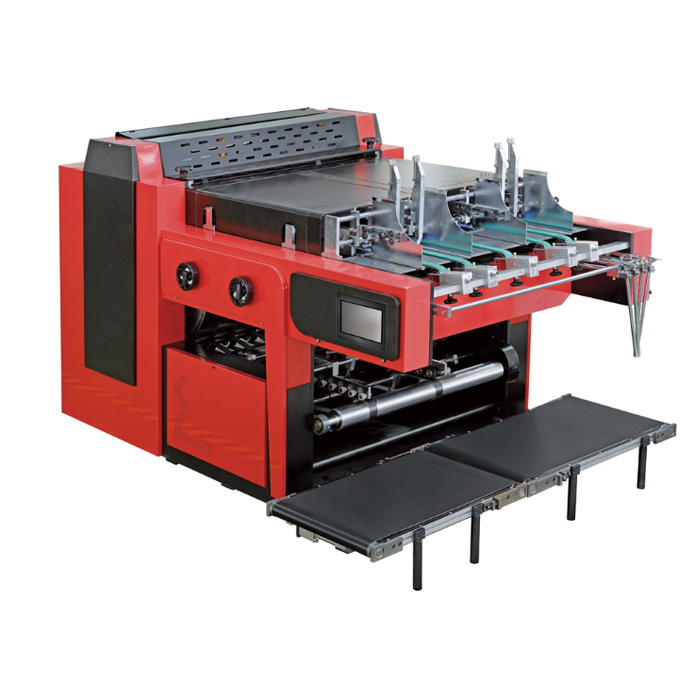

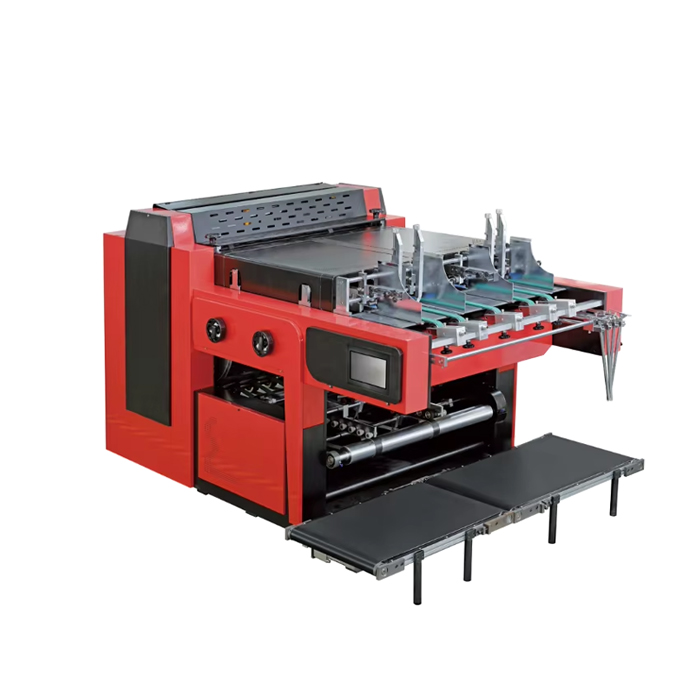

Машина для резки канавок в картоне MSKC-1000C – это автоматический программируемый электромеханический картонажный станок непрерывно-поточной работы, задача которого в том, чтобы быстро и качественно сделать высечки по углам листа, а затем и продольные V- или U-образные пазы на поверхности самого листа. Высечки и пазы нужны для формирования/загиба стенок и получения, таким образом, готовых формочек для подарочных коробок, и, кроме того, канавки придают коробкам определенную декоративность.
Оборудование для высечки углов и пазов в картонных листах MSKC-1000C по сравнению с предыдущими моделями подобных машин усовершенствовано, прежде всего, за счет компьютеризированной системы управления, а также за счет системы подачи материала в операционную зону. В целом проект конструкции основан на принципах модульной сборки, что позволяет быстро обслуживать, ремонтировать или просто настраивать станок.

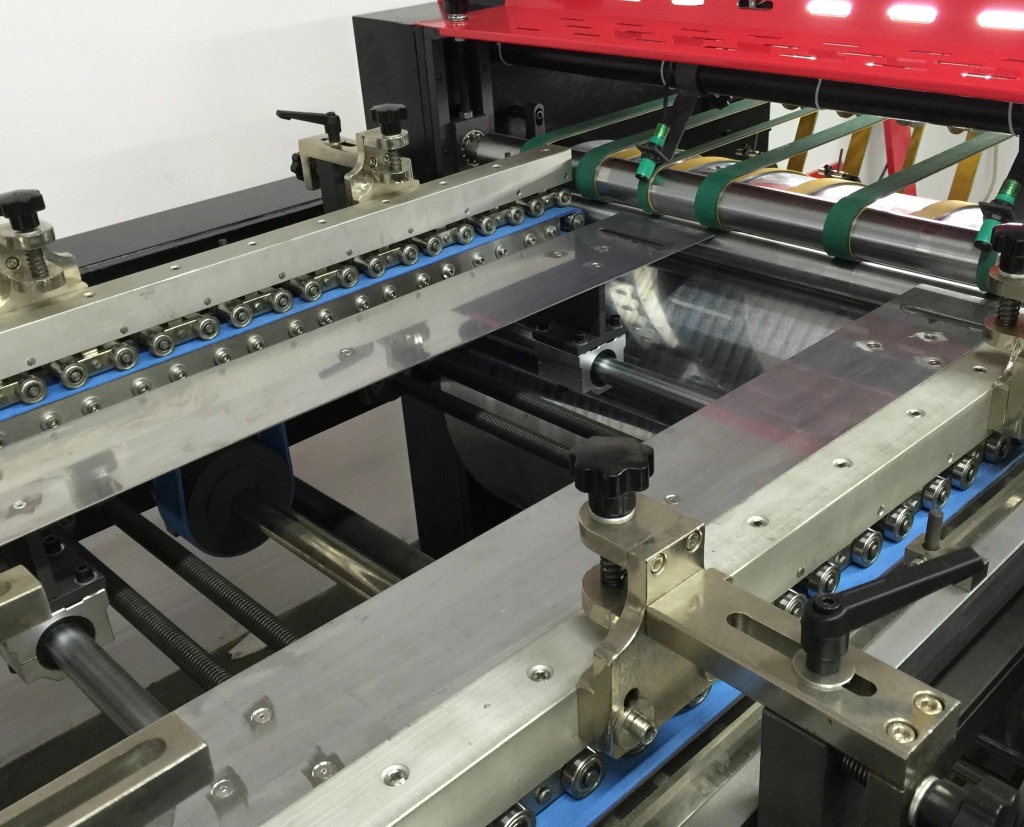

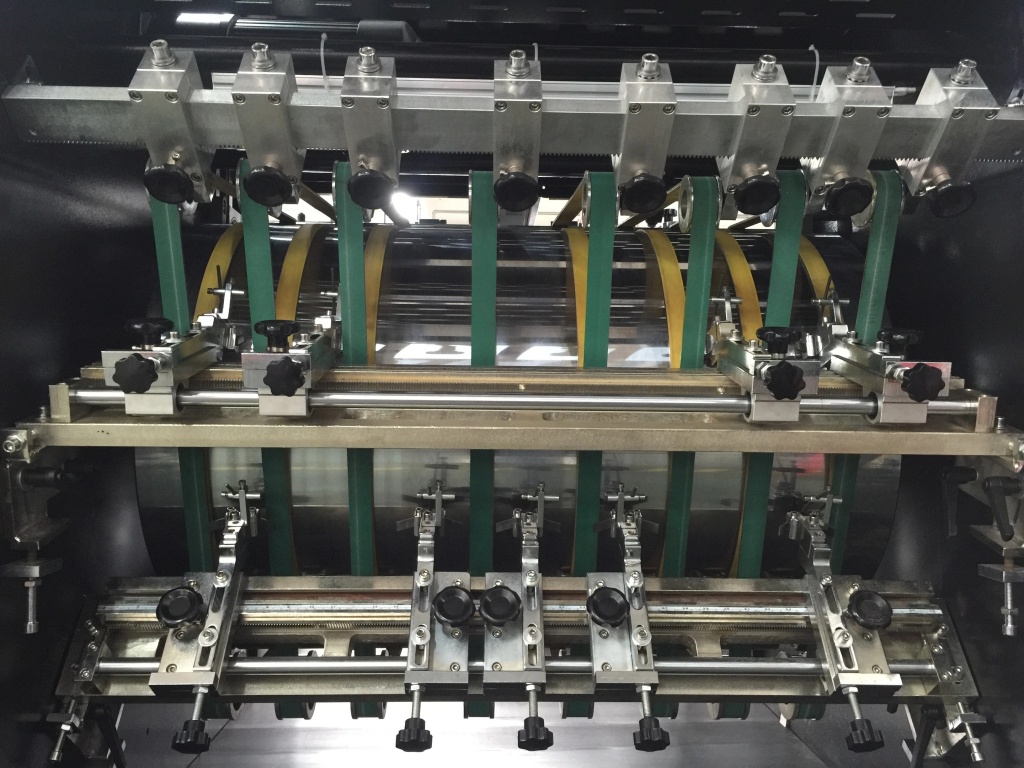

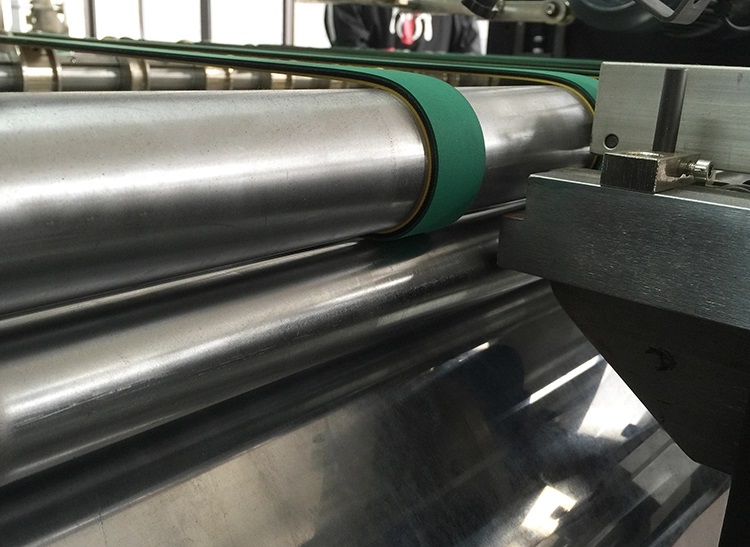

Система подачи представляет собой совокупность подающих лотков с подпружиненными стойками, валов натяжения, несущих ремней, натяжных роликов на отдельных держателях и прижимных планок с роликовыми парами, которые в своей взаимосвязи выполняют задачу точного позиционирования листа, подаваемого в зону вырезания. Нержавеющие материалы, жесткость натяжения, возможность быстрой настройки, фотоэлектрическое слежение – всё это позволяет достичь высокоточной подачи, а значит и практически полного отсутствия бракованной продукции.

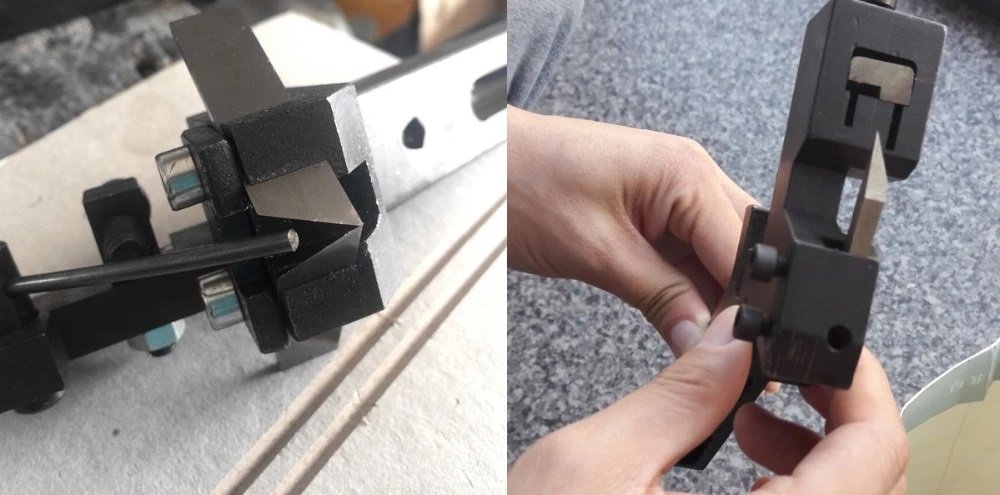

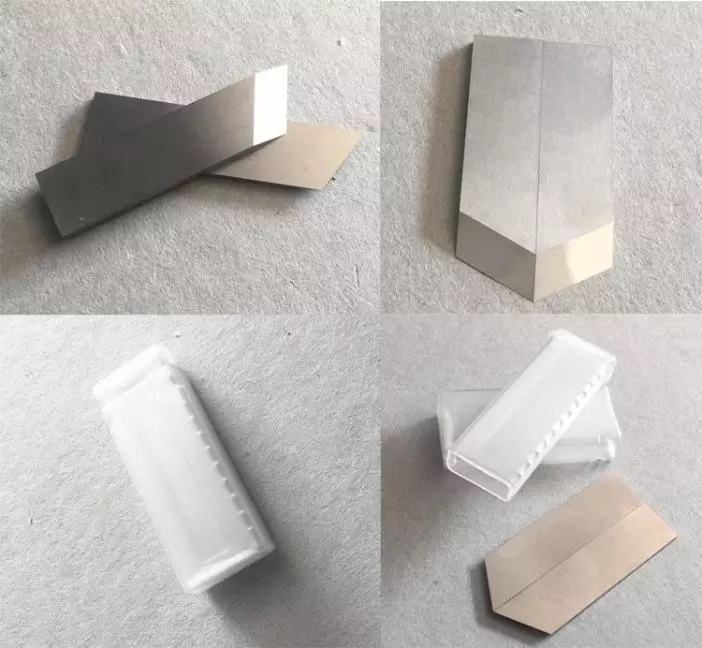

Непосредственно высекание выполняется с помощью регулируемых ножей. Каждый нож крепится на несущей планке с зубчатой рейкой двумя затяжными болтами, и, меняя положение держателя на рейке, регулируется ширина между пазами. Лезвие крепится в держателе тоже двумя затяжными болтами, при этом выступ тоже регулируется, отталкиваясь от толщины картона; он не должен быть больше чем половина толщины листа. Лезвие – это сменный элемент, который может быть легко извлечен для заточки. В комплект поставки включается заточной станок, позволяющий существенно продлить срок эксплуатации лезвий.
Автоматический станок для резки пазов в картоне MSKC-1000C оснащается системой управления, в которую кроме программируемого логического контроллера входит и операционный блок с цветным сенсорным экраном Wienview (Тайвань). Интуитивно понятный интерфейс существенно упрощает порядок управления приводами и контроля технического состояния всех основных узлов. Конкретные производственные алгоритмы могут быть записаны в память и извлекаться по необходимости.

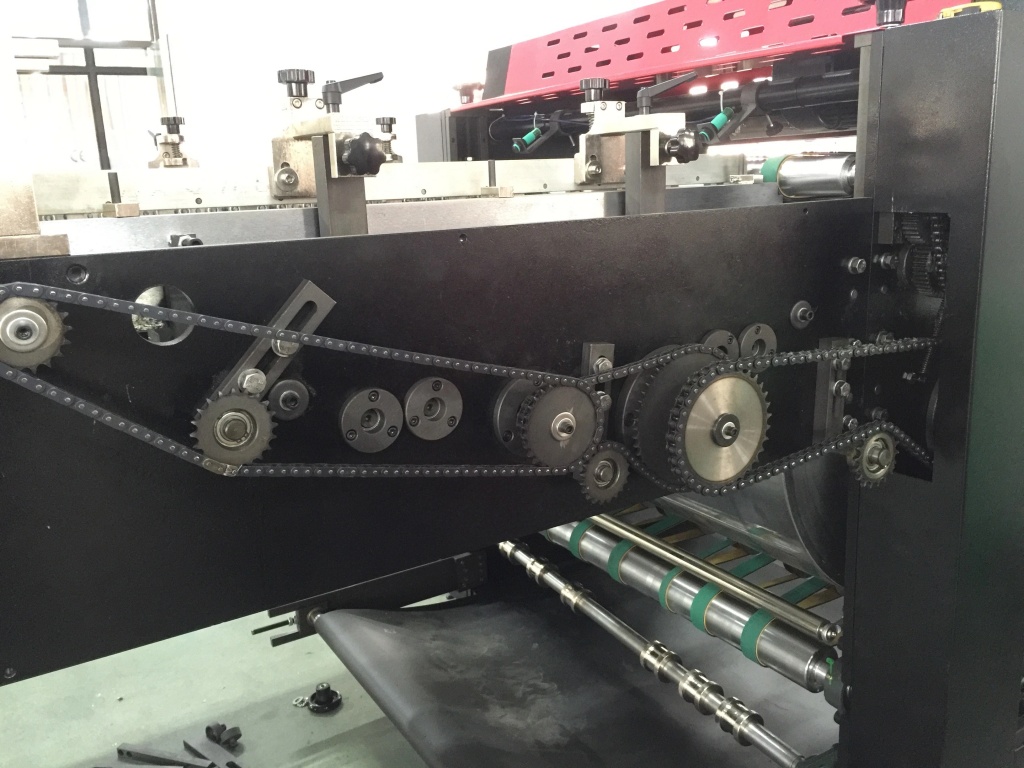

Фото оборудования для резки пазов в картоне MSKC-1000C
