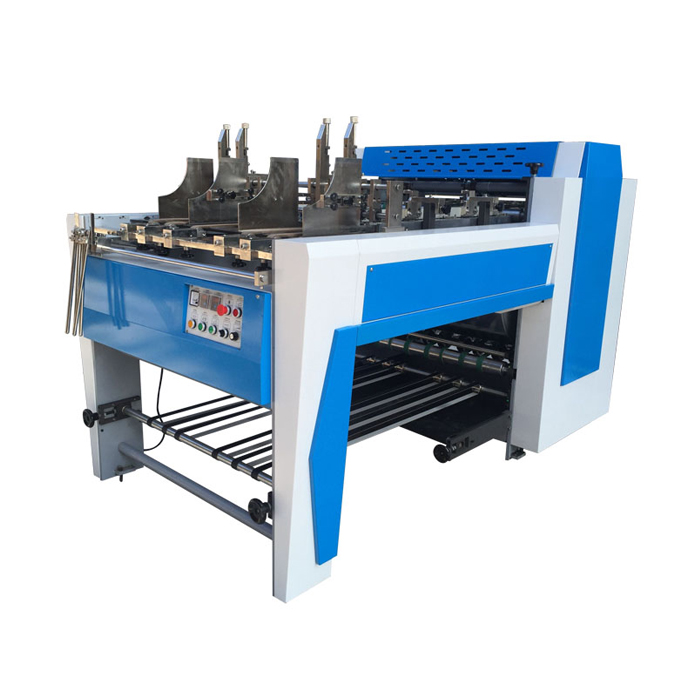

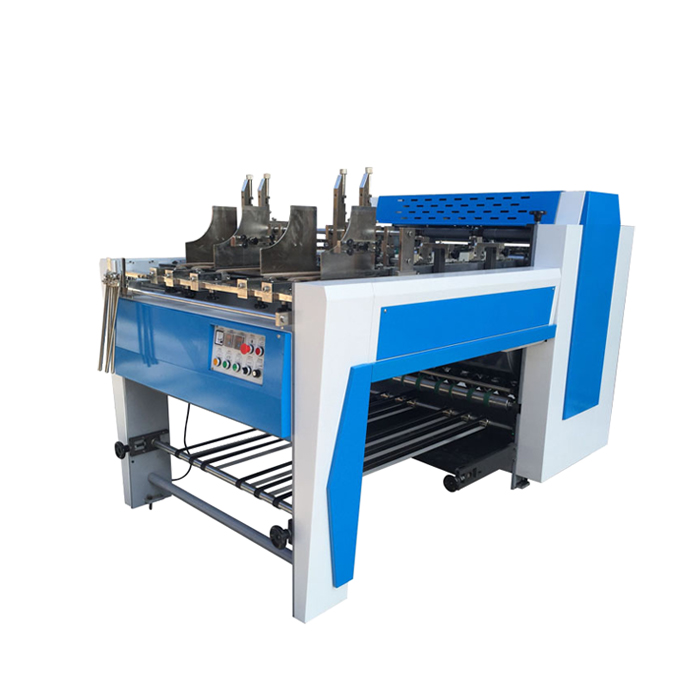

Автоматический станок для резки пазов в картоне MSKC-1300A
Узнать стоимость Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Автоматический станок для резки пазов в картоне MSKC-1300A является модифицированной версией предыдущих моделей, конструкция которой усовершенствована за счет улучшения системы подачи материала. Изделие характеризуется, как автоматическая электромеханическая установка непрерывно-поточного производства, которая широко применяется в цикле изготовления подарочных коробок. Там она непосредственно используется для вырезания V-образных канавок, придающих поверхности некую декоративность.

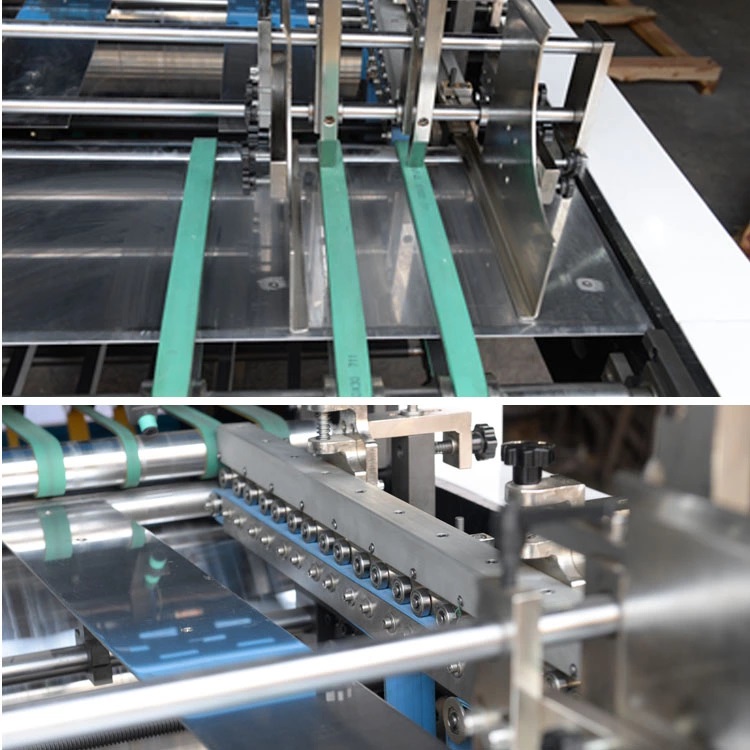

Машина для высечки пазов в картоне MSKC-1300A входит в серию из трех станков, где базовым отличием являются параметры (длина и ширина) обрабатываемого листа.Предварительно листы закладываются стопкой в приемный лоток/магазин, из которого извлекаются поштучно, втягиваясь ремнем. При этом над каждым лотком имеется две вертикальных подпружиненных стойки, которые препятствуют втягиванию одновременно нескольких листов.

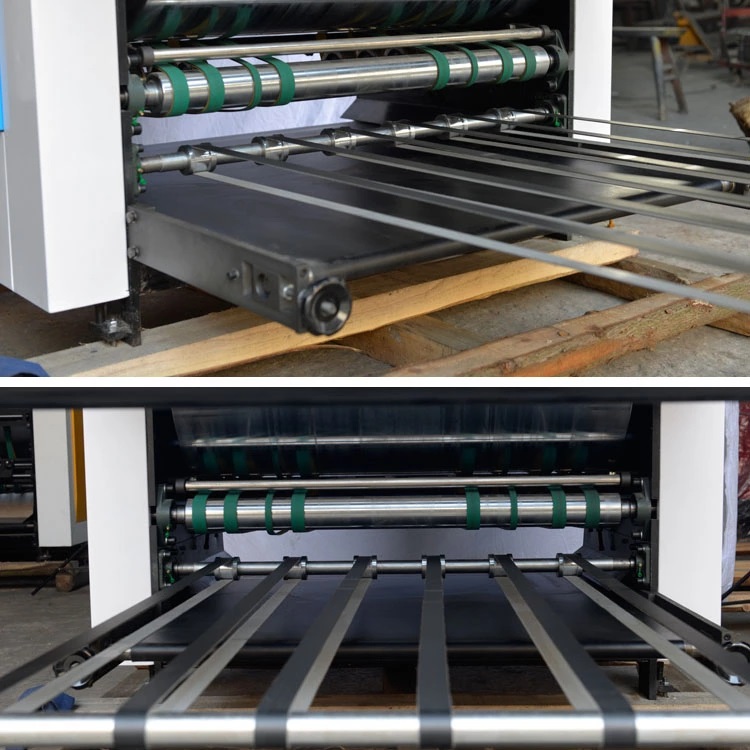

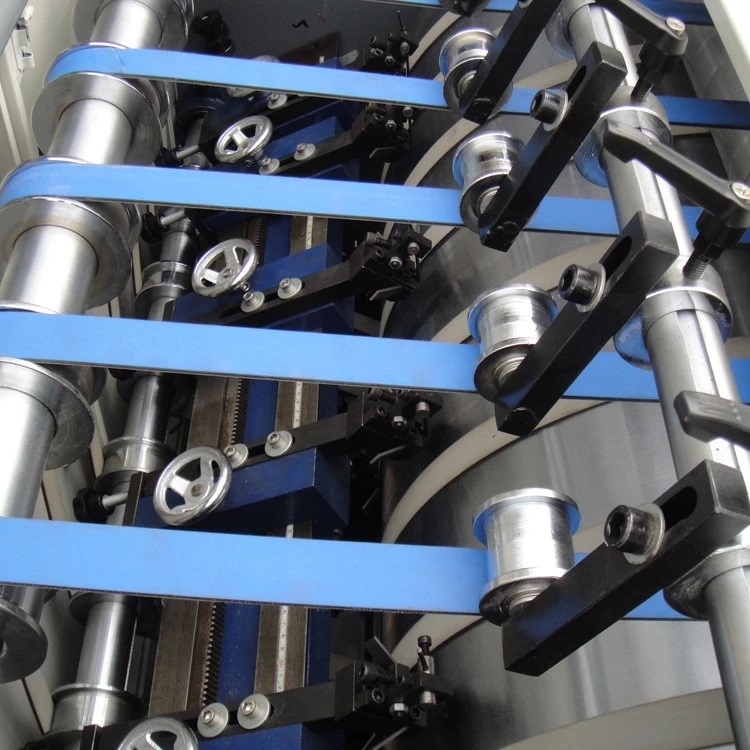

Листы заводятся в зону обработки по ремням, которые жестко натянуты между валами, но система натяжения включает еще и ролики с внутренними пазами, ширина которых соответствует ширине ремня. Держатель такого ролика может регулироваться по высоте, за счет чего ремень получает дополнительное натяжение. Кроме того, на начальном этапе лист прижимается к ремню планкой к роликовыми парами, при этом зазор между планкой и ремнем регулируется, отталкиваясь от толщины материала. В совокупности это дает точное позиционирование листу. Перед зоной резки над каждой линией установлены оптические датчики, которые следят за точностью позиционирования листа и подсчитывают их количество.

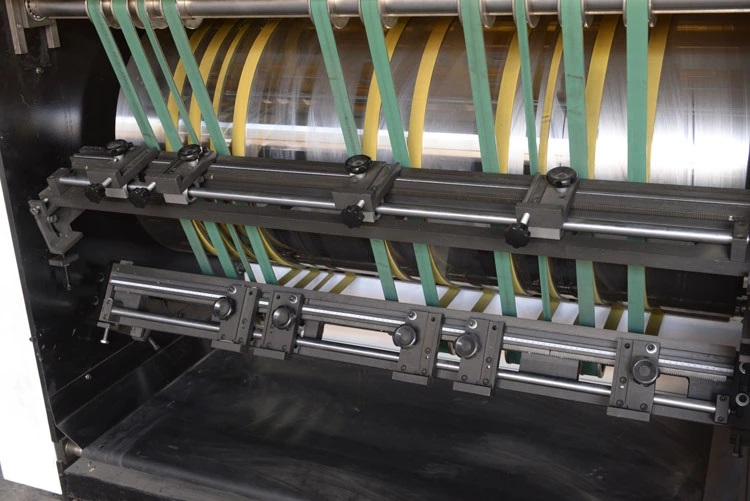

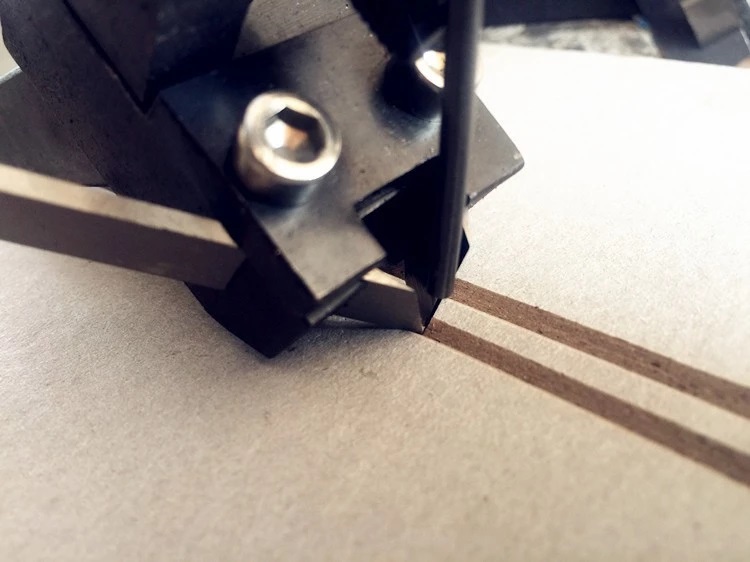

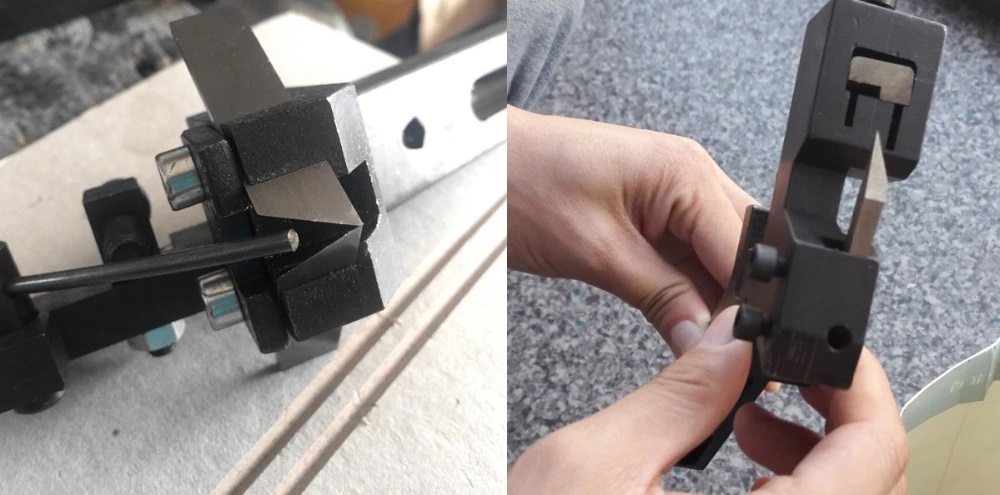

Держатели ножей надежно крепятся к своей несущей планке с зубчатой шкалой с помощью двух болтов, при этом сама планка может быть отрегулирована под углом наклона, то есть регулируется не только ширина между ножами, но угол их подачи к материалу. В свою очередь сменное лезвие, которое изготовлено из высокопрочной легированной стали, также крепится в держателе двумя болтами затяжки, поэтому не сдвинется в процессе резки. Удаление стружки направленное, то есть нет необходимости в дополнительном использовании пылесоса. Стружка сбрасывается на ленточный транспортер и выводится с противоположной стороны станка.

Оборудование для вырезания канавок в картонных листах 1300A комплектуется станком для затачивания лезвий, что позволяет использовать ножи многократно

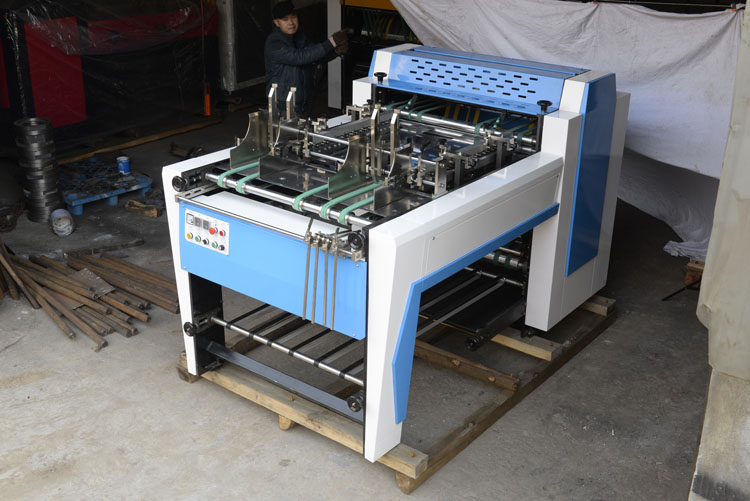

Фото оборудования для резки пазов в картоне 1300A


MSKC-1300A

MSKC-1300A

MSKC-1300A

MSKC-1300A

MSKC-1300A

MSKC-1300A

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 2,2
Напряжение (В)/Частота (Гц) 380/50
Ширина картона (мм) 150-1300
Длина картона (мм) 150-1000
Толщина бумажного картона (мм) 3.4
Точность реза (мм) 0.1
Угол резки (°) 80-140
Форма ножа V-образный нож
Количество прорезов за один раз (шт) 9
Допустимое расстояние между пазами (мм) 2-800
Габаритные размеры (Д×Ш×В) (мм) 1900 * 1500 * 2300
Масса (кг) 1600
