Автоматический станок для резки пазов в картоне MSKC-1200A является модифицированной версией предыдущих моделей, конструкция которой усовершенствована за счет улучшения системы подачи материала. Изделие характеризуется, как автоматическая электромеханическая установка непрерывно-поточного производства, которая широко применяется в цикле изготовления подарочных коробок. Там она непосредственно используется для вырезания V-образных канавок, придающих поверхности некую декоративность.
Машина для высечки пазов в картоне MSKC-1200A входит в серию из трех станков, где базовым отличием являются параметры (длина и ширина) обрабатываемого листа.Предварительно листы закладываются стопкой в приемный лоток/магазин, из которого извлекаются поштучно, втягиваясь ремнем. При этом над каждым лотком имеется две вертикальных подпружиненных стойки, которые препятствуют втягиванию одновременно нескольких листов.
Листы заводятся в зону обработки по ремням, которые жестко натянуты между валами, но система натяжения включает еще и ролики с внутренними пазами, ширина которых соответствует ширине ремня. Держатель такого ролика может регулироваться по высоте, за счет чего ремень получает дополнительное натяжение. Кроме того, на начальном этапе лист прижимается к ремню планкой к роликовыми парами, при этом зазор между планкой и ремнем регулируется, отталкиваясь от толщины материала. В совокупности это дает точное позиционирование листу. Перед зоной резки над каждой линией установлены оптические датчики, которые следят за точностью позиционирования листа и подсчитывают их количество.
Держатели ножей надежно крепятся к своей несущей планке с зубчатой шкалой с помощью двух болтов, при этом сама планка может быть отрегулирована под углом наклона, то есть регулируется не только ширина между ножами, но угол их подачи к материалу. В свою очередь сменное лезвие, которое изготовлено из высокопрочной легированной стали, также крепится в держателе двумя болтами затяжки, поэтому не сдвинется в процессе резки. Удаление стружки направленное, то есть нет необходимости в дополнительном использовании пылесоса. Стружка сбрасывается на ленточный транспортер и выводится с противоположной стороны станка.

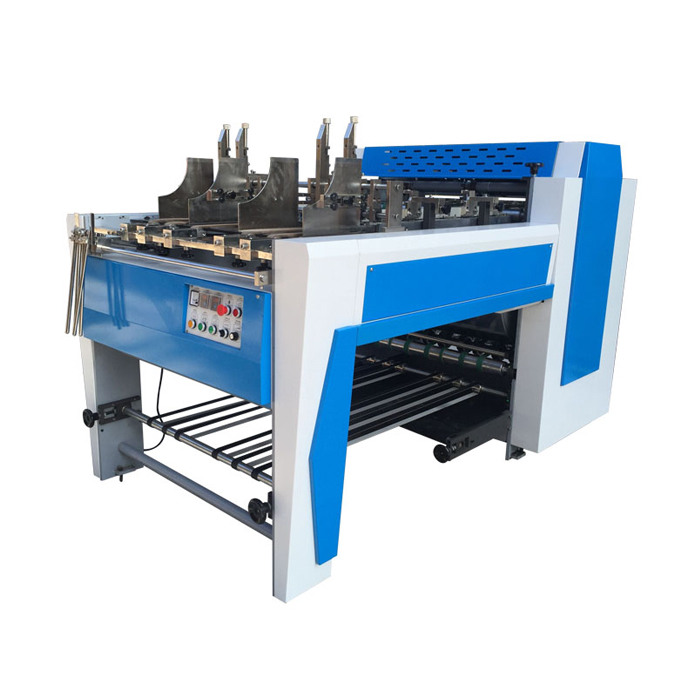

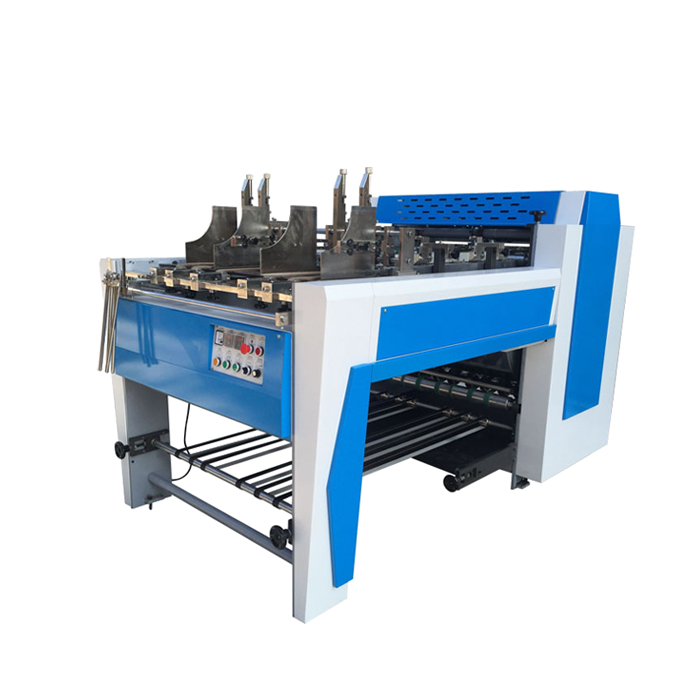

Оборудование для вырезания канавок в картонных листах 1200A комплектуется станком для затачивания лезвий, что позволяет использовать ножи многократноФото оборудования для резки пазов в картоне 1200A
