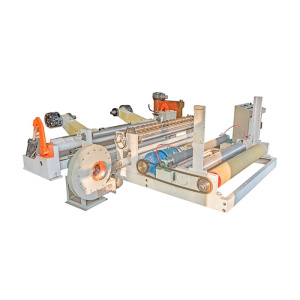

Станок для резки бумаги YL-501 – современный промышленный производственный комплекс для перемотки, продольной резки и намотки в готовые рулоны бумаги и других гибких рулонных материалов (картон, полиэтилен, полипропилен, полиэстер, материалы на самоклеющейся основе). Применяется комплекс YL-501 на полиграфических организациях, предприятиях специализирующихся на изготовлении упаковочных, отделочных и маркировочных товаров (бирки, этикетки).
Привод YL-501 смешанный, на станке применен как электромеханический привод (асинхронные электродвигатели, шаговые серводвигатели), так и пневматический (пневмотолкатели, пневмоцилиндры). На рабочем месте станка в обязательном порядке должен быть источник сжатого воздуха.

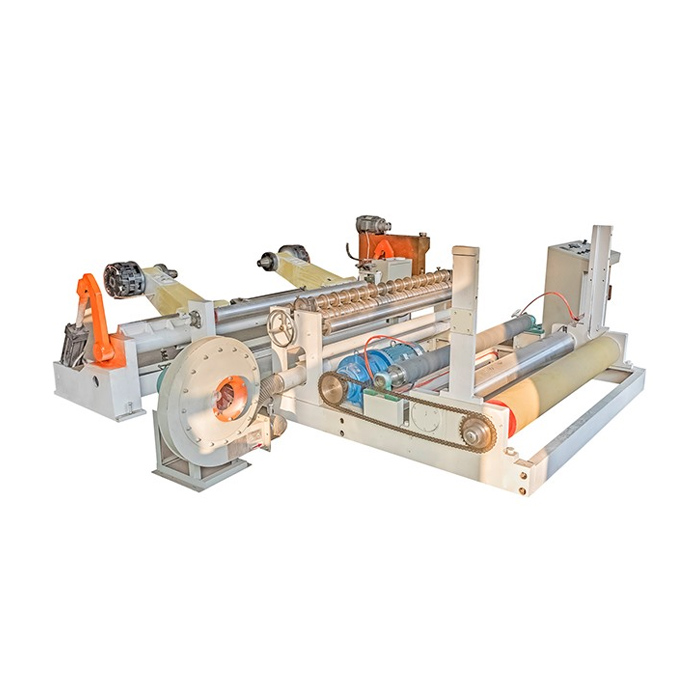

Станок YL-501 состоит из трех основных узлов: узел размотки, узел резки и намоточный аппарат. Вся конструкция установлена на сварную стальную раму, изготовленную из швеллера. В узел резки добавлен вытяжной вентилятор для удаления образовывающихся отходов.
Узел резки представляет собой вал, с набранными на него дисковыми ножами, привод работы этого узла – электромеханический. По мере износа ножи подлежат повторному затачиванию. Глубина подачи регулируется прижимными винтами, ширина будущих готовых изделий зависит от расстояния между ножами и может настраиваться в зависимости от потребности.
Размоточное устройство предназначено для работы с рулонами диаметром до 1600 мм, для этого приводом узла выступает асинхронный электродвигатель с электромеханическим тормозом.
Намоточный аппарат состоит из двух параллельных валов и одного промежуточного, покрытого полиуретаном, главный привод аппарата – асинхронный электродвигатель и цепная передача. Пульт управления станком вынесен в отдельный модуль, здесь же находится и промышленный контроллер, синхронизирующий работу всех механизмов агрегата.
