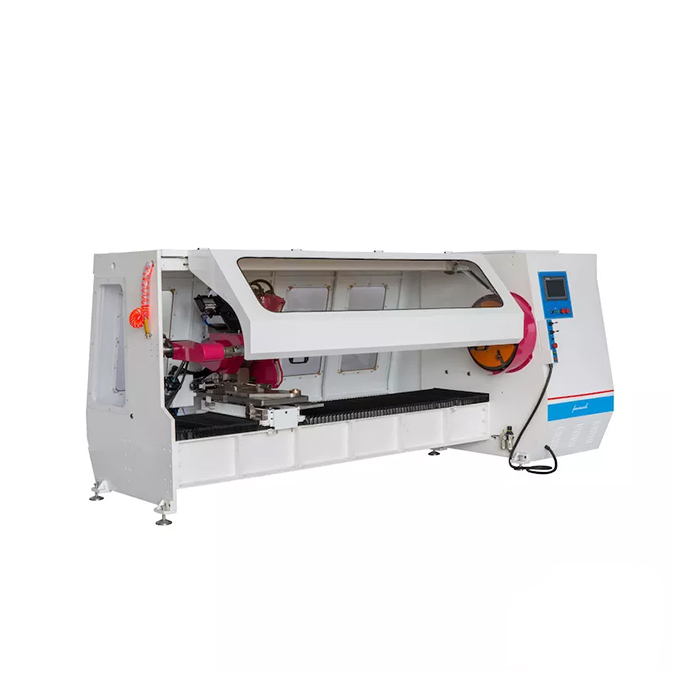

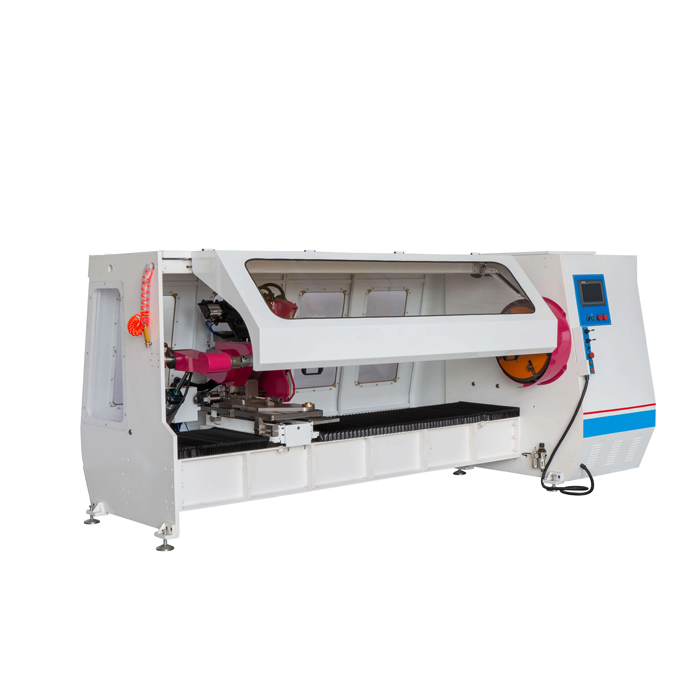

Станок для резки рулонов бумаги FCH представляет собой одноосный агрегат, для резки заготовок (бобин) из рулонных гибких материалов, таких как, пленки из поливинилхлорида (ПВХ), полипропилена, картон, бумага (в том числе, на самоклеющейся основе). Станок применяется при изготовлении упаковочных, маркировочных и отделочных материалов.

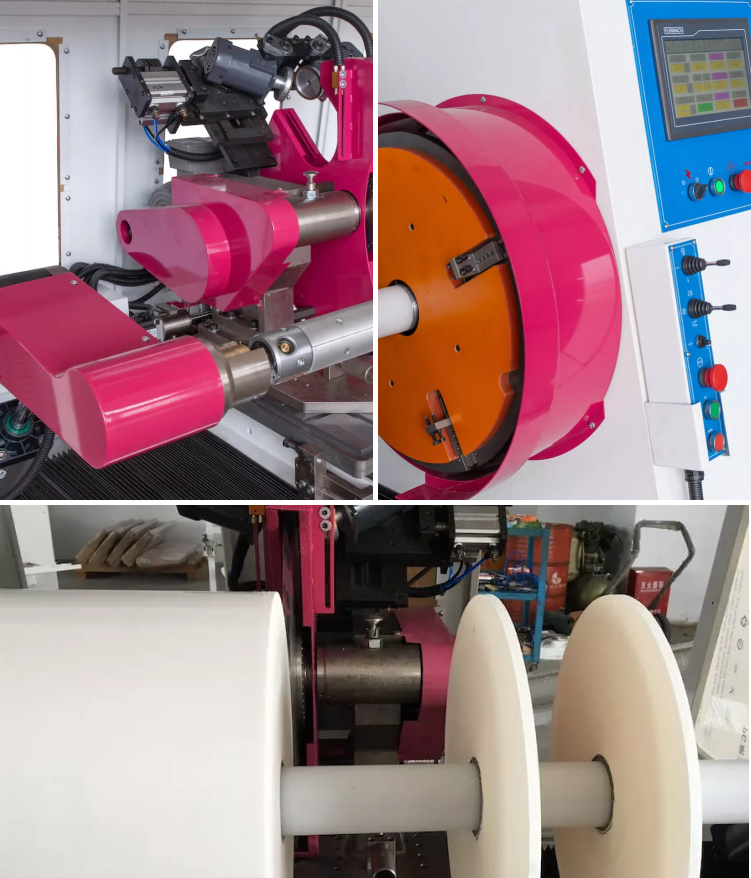

Режущий инструмент станка выполнен в виде 600-миллиметрового дискового ножа на подвижном суппорте. Режущий инструмент осуществляет последовательную резку каждой бобины в соответствии с программным заданием, внесенным в контроллер станка. Перемещение суппорта происходит по высокоточным линейным направляющим, посредством передачи типа «винтовая пара», сервопривод режущего ножа обеспечивает точность резки в пределах ±0,1 мм. Для увеличения срока службы направляющих и передачи, весь механизм закрыт внешней гофрированной защитой. Все образовывающиеся в рабочей зоне отходы, удаляются местным вытяжным вентилятором. Суппорт режущего инструмента оборудован системой заточки диска.
Рулонная заготовка устанавливается на ось цангового типа. Ось установлена в приводной патрон, изготовленный по типу четырехкулачкового токарного патрон. Главный привод станка (зажимного патрона) – инверторный двигатель переменного тока.
Панель управления находится на лицевой стороне, в этом же модуле расположен программируемый контроллер управления станком. За одну программу возможна резка до 20 типоразмеров заготовок. На LCD монитор станка выводятся все текущие параметры работы, с его помощью происходит программирование следующего задания.
В зависимости от обрабатываемого материала, система автоматической корректировки станка, меняет наклон режущего диска.
Рабочая зона станка полностью закрытая, защищена откидывающейся крышкой со смотровым окном, таким образом, обеспечивается визуальный контроль хода процесса и требования правил безопасности.
Фото оборудования
