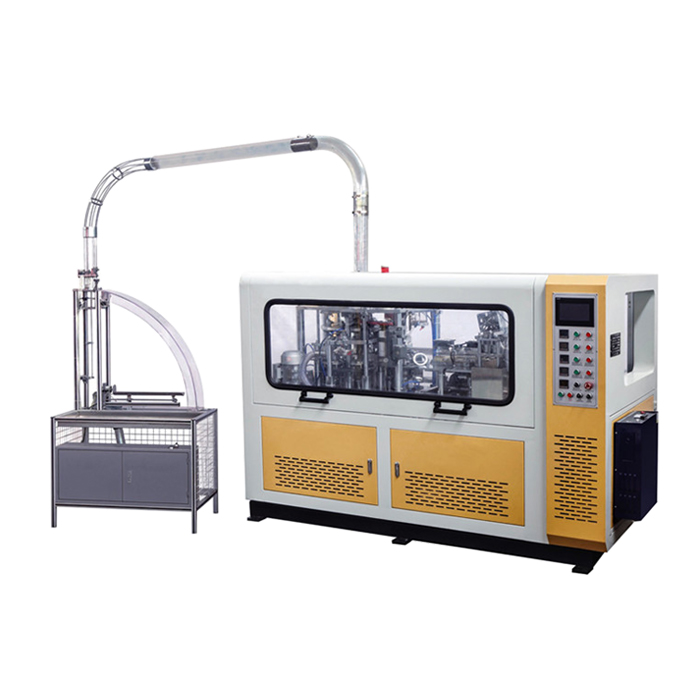

Машина по изготовлению бумажных стаканов RD-12/22-100A – это модернизированная версия модели RD-12/22 с более высокой рабочей скоростью (100 шт./мин), чем у прототипа. Увеличение рабочей скорости, во многом, стало возможным благодаря дополнительному нагреванию бокового шва цилиндра горячим воздухом от устройства Swiss Leister, то есть боковая герметизация теперь делается комбинированным способом (горячим воздухом и ультразвуком). Машина делает весь процесс полностью автоматически, включая подачу бумаги, боковую герметизацию, штамповку и подачу дна чашки, нагрев, накатку, закручивание верхней части чашки и укладку чашки.
Станок для производства бумажных стаканов RD-12/22-100A имеет полностью закрытую операционную зону; внешний короб с открывающимися стеклянными панелями предотвращает попадание на заготовки пыли, чем качественно соблюдаются санитарные нормы. Конструкция оснащена двумя поворотными позиционными столами. Оптические датчики, следящие за точностью позиционирования и подачи материала, а также подсчитывающие количество готовой продукции, изготовлены в Южной Корее. Они находятся на высокоскоростной связи с ПЛК и могут подать сигнал о неисправностях, вследствие чего работа немедленно приостановится, что значительно повышает сохранность материальной части. Система ультразвукового уплотнения изготовлена в Тайване – Evergreen. Машина оснащена автоматической системой смазки, благодаря которой все механические детали работают плавно. Все подшипники машины изготовлены в Японии (марка NSK), тоже в Японии изготовлена и вакуумная система (марка SMC).
Изделие поставляется в связке с автоматическим приемным столом, куда стаканчики поступают по стеклянному трубопроводу путем пневматического удара, и где они выкладываются в небольшие партии для упаковки.
Оборудование по выпуску бумажных стаканчиков RD-12/22-100A работает под управлением программируемого логического контроллера. Исходные данные для производственной программы задаются через интерфейс «человек-машина» операционного блока с цветным ЖК-экраном. ПЛК, сенсорный экран, инвертор, регулятор температуры сделаны в Южной Корее.
