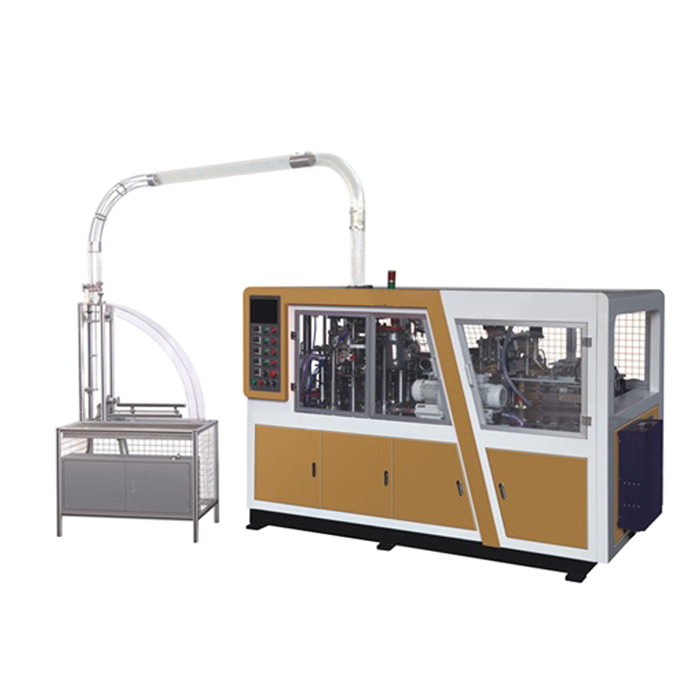

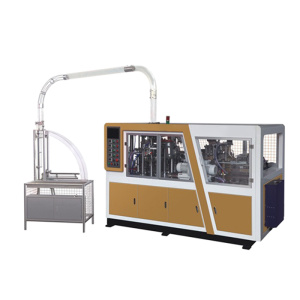

Станок для производства бумажных стаканов RD-12/22-100B – это более скоростной аналог машины RD-12/22, модернизированный за счет ряда дополнительных современных комплектующих. В общем, изделие характеризуется, как стационарная программируемая автоматическая электропневматическая установка непрерывно-поточного производства.
Машина по изготовлению бумажных стаканов RD-12/22-100B имеет конструкцию с двумя револьверными столами, которая состоит из 4-х основных систем: станции подачи заготовок, станции подогрева, нижней накатки и станции закругления края горловины.
Станция подачи отштампованной заготовки состоит из двух устройств: подачи боковой стенки и подачи заготовок для донышек. Заготовки продвигаются к револьверному столу с помощью системы вакуумного захвата, которая приводится в действие системой клиноременного привода. Вакуумная станция всасывания приводится в движение синхронно со станцией подачи заготовки с помощью системы ременного шкива. Боковые заготовки подвергаются дополнительному нагреву горячим воздухом от устройства Swiss Leister и подаются на складывающие крылья, где уже подвергаются ультразвуковой сварке (Тайвань, Evergreen). После складывания полуфабрикат передается в первый револьверный стол, где вначале нагревается в области нижнего шва и, таким образом, далее дно плотно прилегает к цилиндру. Затем бумажный стаканчик продвигается ко 2-й башне, где двумя этапами формируется закругления горловины, и далее – на выгрузку по пневматическому каналу в стол автоматической укладки.
Оборудование по выпуску бумажных стаканов RD-12/22-100B поставляется с системой управления ПЛК, функций обнаружения неисправностей с помощью фотодатчика. Она автоматически перестает работать, если возникают какие-либо проблемы, что значительно повышает безопасность работы. ПЛК, сенсорный экран, инвертор, регулятор температуры и датчики сделаны в Южной Корее. Подшипники изготовлены в Японии (марка NSK), вакуумный генератор изготовлен тоже в Японии (марка SMC).
