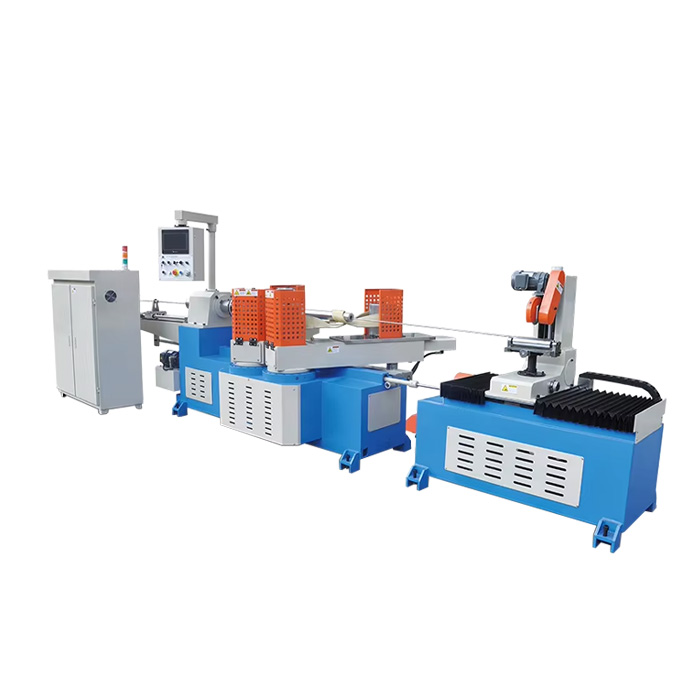

Станок для изготовления картонных втулок (гильз) JS-PTE4-120 – это многофункциональная программируемая гидропневматическая электромеханическая машина непрерывного действия, спроектированная для массового производства промышленных бумажных труб из химического волокна и всех видов композитной бумаги. В стандартной версии она служит для изготовления бумажной трубки на 3 дюйма (ID 76.2 мм) с максимальной толщиной стенки в 10 мм, но самый большой внутренний диаметр трубки может быть – 200 мм.
Машина для формования картонных втулок JS-PTE4-120 состоит из двух основных отдельных, но синхронизированных секций: секция для формования трубы и секция для нарезания.
- В секции формования труба изготавливается методом спиральной намотки предварительно смоченных клеем полос бумаги на матричный вал. Рама секции изготовлена из толстой стали. Главный двигатель оборудован инвертором YASKAWA 7.5KW. Натяжение ремня выполняется с помощью японской гидравлической системы – автоматически, контроль возложен на датчик натяжения и на датчик контроля угла наклона.
- В секции нарезания пневматический резак отсекает необходимую длину от общей. Пневматика от тайваньской компании AIRTAC. В компоновку резака входит точная шарико-винтовая пара, серводвигатель и устройство удаления пыли.
В перечень вспомогательных устройств входят:
- Стенд для разматывания рулонов бумаги на 16 рулонов, поделенных на две группы по 8 слоев.
- Стенд для нанесения клея для 16-ти слоев, стандартные функции: нанесение клея с двух сторон полосы и удаление лишнего клея с помощью скребка из силикона.
- Стойка для поддержки полосы бумаги снизу, которая имеет счетчик энкодера и функцию аварийной остановки при разрыве нижней бумаги.
Оборудование по производству картонных втулок JS-PTE4-120 оснащается отдельным вентилируемым электрическим шкафом, в котором схемы устанавливаются модулями, что упрощает его обслуживание. На электрическом шкафу установлена японская сигнальная лампа YASKAWA, оповещающая персонал об аварийных ситуациях. Ввод программ и другие функции управления осуществляются через широкоформатный цветной сенсорный экран Weinview 6070T (Тайвань) с программным обеспечением версии JS-PTM4.2. При необходимости удаленных настроек/диагностики или интеграции машины в автоматическую производственную линию, может быть установлен сетевой модуль с протоколом MODBUS TCP.
