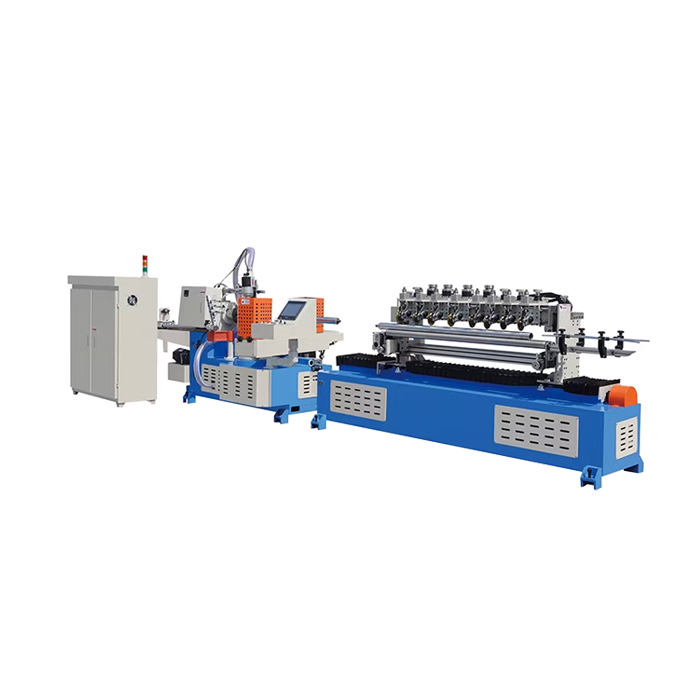

Станок для изготовления картонных втулок (гильз) PTE2-120M
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Станок для изготовления картонных втулок (гильз) PTE2-120M входит в линейку программируемых машин начального уровня, массово изготавливающих основы для рулонов туалетной бумаги, тубусов для коробок элитного алкоголя, и др. Изделие ориентировано для изготовления короткой бумажной трубки диаметром в 3 дюйма (ID 76,2 мм) с максимальной толщиной стенки до 8 мм, но самый большой внутренний диаметр трубки может достигать и 120 мм. При этом количество слоев может достигать от 3 до 16.

Машина для формования картонных втулок PTE2-120M спроектирована с упором на безопасность эксплуатации, упрощенное обслуживание и экономию электрической энергии. Технология: разматывание рулонной бумаги, нанесение клея, спиральная намотка на матричный вал, резка на несколько частей. Ремень натянут между двумя барабанами, его натяжение и угол регулируются автоматически, для чего предусмотрены датчики. За силу натяжения отвечает гидравлика. Ремень изготовлен из парусной ткани, вставлен чип. Двигатель регулировки угла – марки JIACHENG.

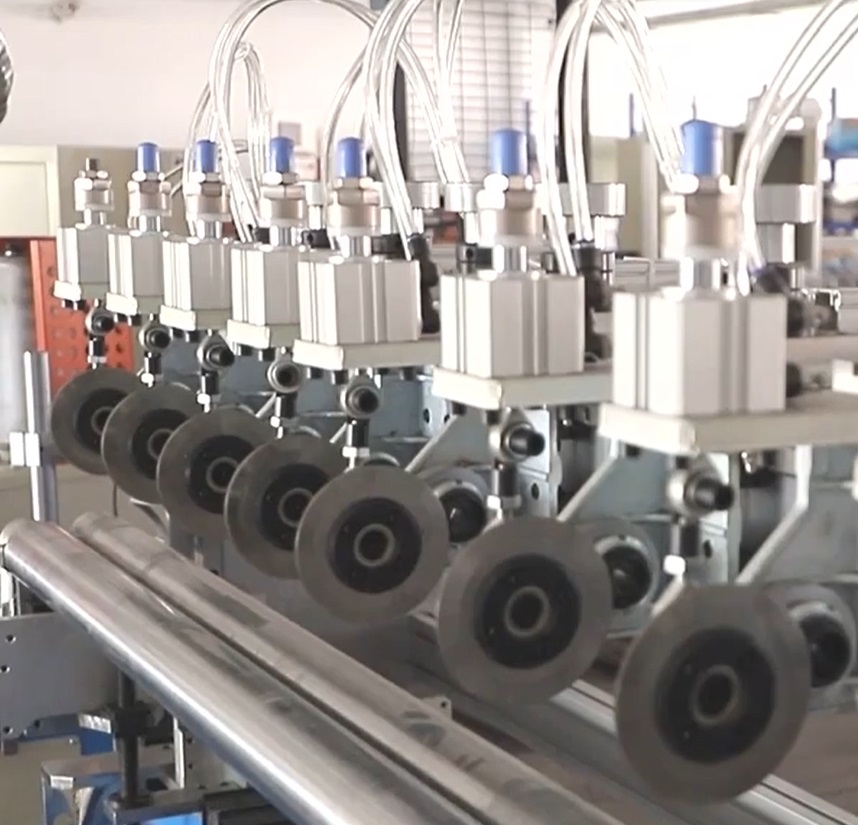

Одним из преимуществ такой машины является отдельная (полностью синхронизирована с секцией формовки) секция с несколькими ножами в линию, то позволяет сразу же делить заготовку на несколько частей – существенно экономится общее время производства. То есть, с системой резки с несколькими лезвиями, заготовку можно разрезать сразу до окончательной длины без необходимости резать повторно. Каждое лезвие усилено пневматическим цилиндром AIRTAC.
Устройство подачи клея поставляется в комплекте. Оно оборудовано винтовым насосом мощностью 1,5 кВт для автоматического пополнения резервуара с клеем.

Оборудование по производству картонных втулок PTE2-120M управляется через операционный модуль с цветным сенсорным экраном Weinview 6070T, куда вводятся показатели скорости, давления и др. Функционирует программируемый логический контроллер Delta. Программное обеспечение – JS-PTM4.2. Инвертор главного двигателя – Delta 7, 5 кВт. Контактор – CHNT (КНР), сигнальная лампа – японская, Yaskawa. Предусмотрена автоматическая остановка при прекращении подачи бумаги. Имеется беспроводной пульт дистанционного управления. По запросу – сетевой модуль (для удаленного доступа или для интеграции машины в состав автоматической линии).

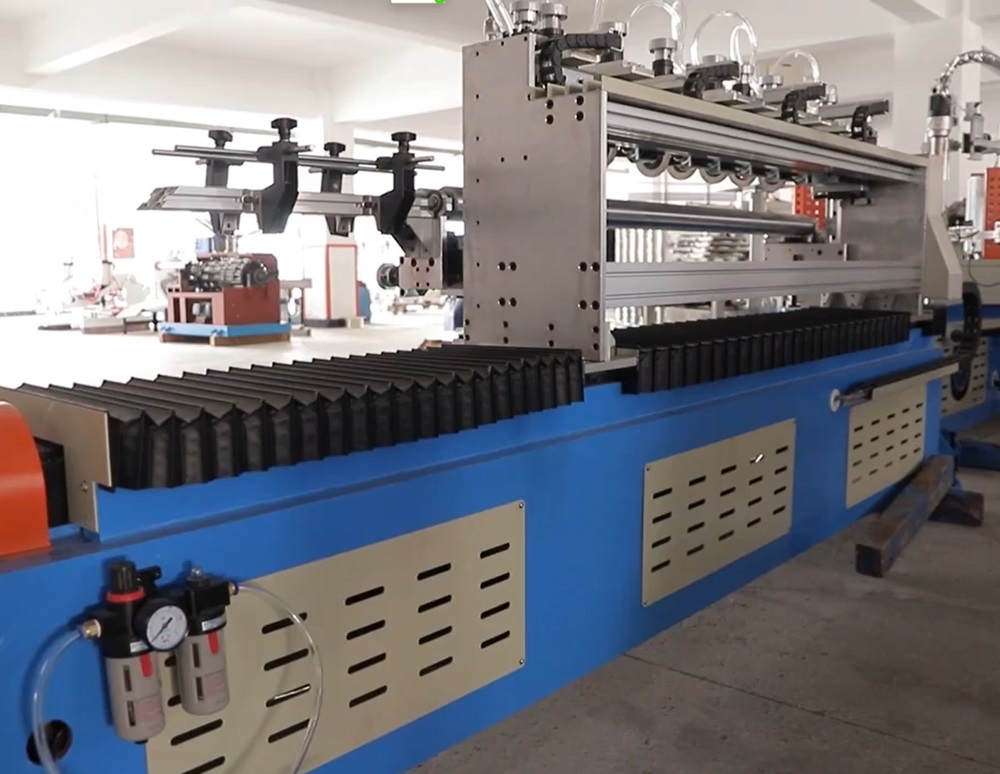

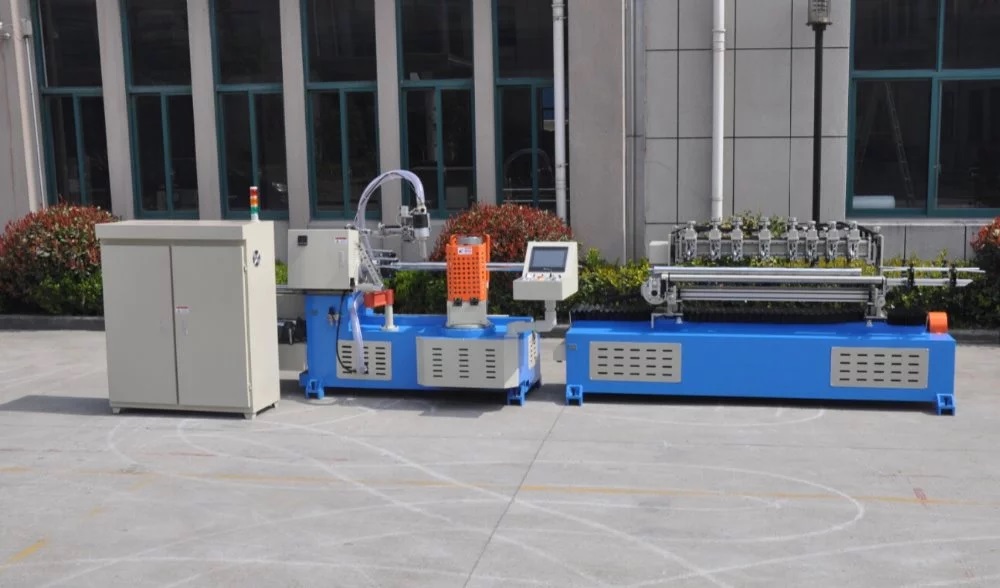

Фото станка для изготовления картонных гильз PTE2-120M

S-PTE2-120M

S-PTE2-120M

S-PTE2-120M

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Количество слоев обмотки (шт) 3-8
Максимальный внутренний диаметр (мм) 120
Минимальный внутренний диаметр (мм) 20
Максимальная толщина картонной гильзы (мм) 3
Минимальная толщина картонной гильзы (мм) 0,8
Способ резки Пневматический дисковый резак
Способ проклейки Двухсторонняя
Способ определения длинны реза Энкодер
Производительность (м/мин) 3-20
Площадь (L * W) (мм) 16000*7000
Габаритные размеры (Д×Ш×В) (мм) 6300*1700*2000
Вес (кг) 4200
