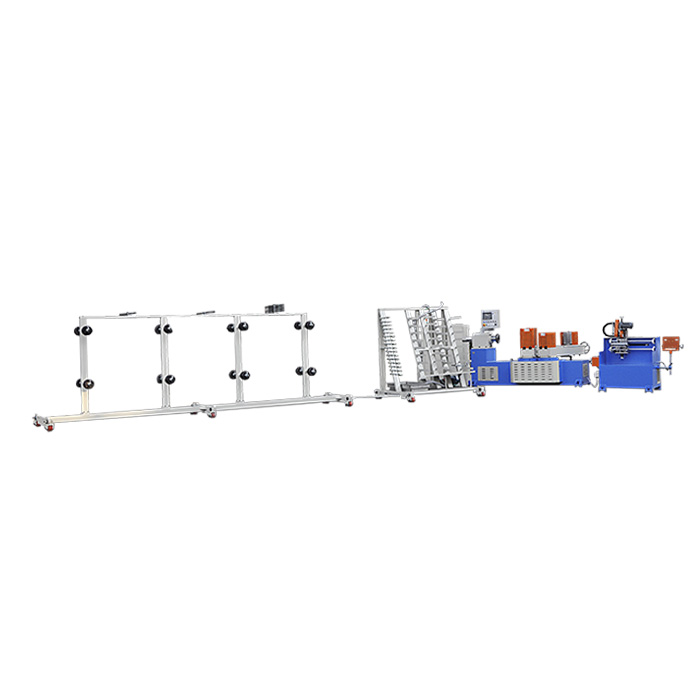

Станок для изготовления картонных втулок (гильз) PTA4-120 – это машина модели 2017 года, которая предлагает промышленникам экономичное решение для массового производства бумажных сердечников. Готовая продукция широко используется, прежде всего, для туалетной бумаги, для упаковочной пленки, для пищевой фольги, и т.п.
Машина для формования картонных втулок PTA4-120 собрана на станине, которая изготовлена сварной конструкцией из толстой стали, поэтому никаких вибраций не возникает. Длина крепления заготовки контролируется инфракрасным датчиком. Главный двигатель 7,5 кВт марки WANNAN функционирует с возможностью регулировки скорости векторного типа с помощью гидротрансформатора. Модель редуктора WPO155 марки HANGZHOU JIACHENG. Максимальная скорость вращения барабанов натяжения 48 обор/мин. Применяется двойное фотоэлектрическое управление позиционированием длины с функцией автоматического изменения скорости для повышения точности длины резки. Резак с собственным двигателем марки WANXIN (Тайвань) усилен пневматическим цилиндром AIRTAC. Подшипники марки HRB. Клей наносится на полосы бумаги одновременно с двух сторон; резервуар изготовлен из нержавеющей стали, а скребок для удаления лишнего клея – из полиуретана.
Опции: ручное согласование угла наклона ремня; ручная регулировка натяжения ремня; шестеренчатый насос для автоматической подачи клея 1,5 кВт; стенд для разматывания рулонов бумаги; ремень из парусины.
Оборудование по производству картонных втулок PTA4-120 оснащается системой логического управления ПЛК Delta и сенсорным экраном (интерфейс «человек-машина») Weinview MT6071. Версия программного обеспечения – JS-A3.2. Электрические элементы и электроника платами установлена в закрываемом вентилируемом шкафу, что упрощает ремонт и обслуживание. Установлена сигнальная лампа оповещения от японской марки OMRON.
