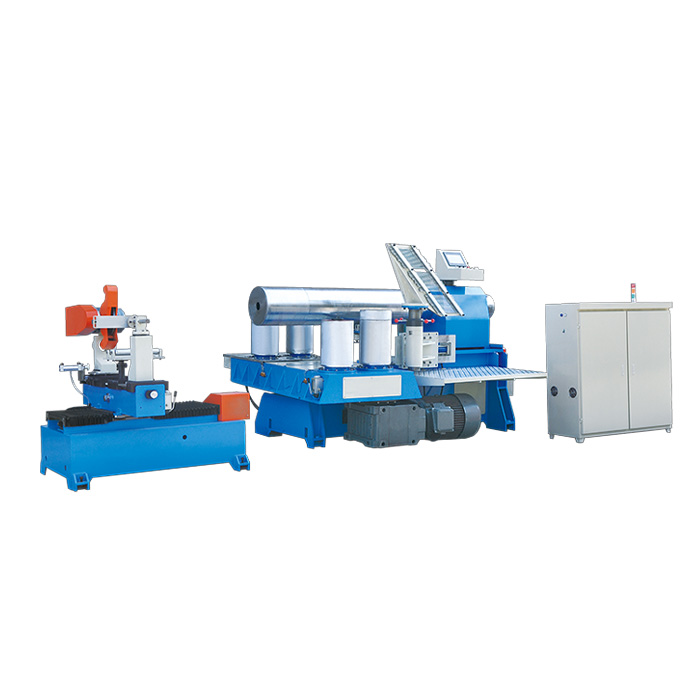

Станок для изготовления картонных втулок (гильз) JS-PTE2-600
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Станок для изготовления картонных втулок (гильз) JS-PTE2-600 в базовой комплектации предназначен для изготовления трубы 24 дюйма (ID 605 мм) с максимальной толщиной стенки до 30 мм. Но такое оборудование может быть использовано и для других трубок – 32 дюйма (ID 812 мм) и 48 дюймов (ID 1016 мм) на выбор, с максимальным количеством слоем до 48. Прямая задача: изготовление промышленных сверхмощных бумажных гильз большого размера с толстыми стенками.

Машина для формования картонных втулок JS-PTE2-600 спроектирована с высоким крутящим моментом для тяжелых режимов работы, характеризуется стабильностью. Технология подразумевает изготовление бумажной трубы методом спиральной намотки со склеиванием, после чего нарезка на нужную длину. Станина сделана из толстой стали. Главная трансмиссия использует высокооборотный малошумный и низкотемпературный редуктор. Главный двигатель оснащается японским частотным преобразователем YASKAWA, поэтому скорость регулируется в бесступенчатом режиме, а также существенно экономится электроэнергия за счет плавного пуска и останова работы. Система натяжения ремня контролируется с помощью гидравлики; здесь используется два автоматически настраиваемых датчика – натяжения ремня и угла наклона ремня. Стол для резки – отдельный станок, но он синхронизирован с основной машиной; оснащается высокоточной шарико-винтовой парой и сервомотором, а также устройством удаления пыли. В комплект поставки включаются: стойка для рулона бумаги, стойка для нанесения клея, устройством подачи бумаги (все устройства с электрическим управлением). Устройство натяжения бумаги с эксцентриковым валом или устройство натяжения рулона бумаги парового типа – опции.

Оборудование по производству картонных втулок JS-PTE2-600 оснащается цветным сенсорным экраном Weinview 6070T. Используется двойная система управления с PLC, управление выходом IO и отдельное управление функциональными операциями, чтобы увеличить скорость реакции резания и повысить точность резки. Одинаковая длина при разной скорости производства сохраняется за счет контроля фиксации длины импульсом в сочетании с функцией компенсации передней обратной связи. Машина автоматически остановится при обрыве бумаги. Модульная структура электрического шкафа делает его обслуживание и ремонт более удобными. Сетевой модуль – опция, служит для сетевого подключения к другому оборудованию, если машина работает в линии, а также для удаленного мониторинга и обслуживания (протокол MODBUS TCP).

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Количество слоев обмотки (шт) 3-48
Максимальный внутренний диаметр (мм) 600
Минимальный внутренний диаметр (мм) 200
Максимальная толщина картонной гильзы (мм) 30
Минимальная толщина картонной гильзы (мм) 3
Способ резки Дисковый резак
Способ проклейки Двухсторонняя
Способ определения длинны реза Энкодер/Инфракрасный датчик
Производительность (м/мин) 7.4 минимальный диаметр, 2.6 максимальный диаметр
Площадь (L * W) (мм) 35000*10000
Габаритные размеры (Д×Ш×В) (мм) 5350*2500*3500
Вес (кг) 10500
