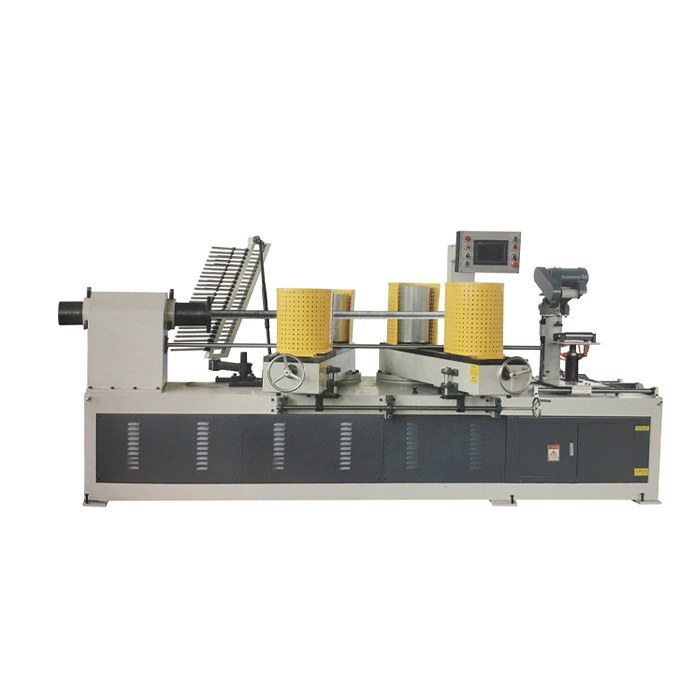

Станок для изготовления картонных втулок (гильз) TSJG-100 – это программируемая промышленная машина, ориентированная на обеспечение производителей туалетной бумаги, бумажных полотенец, пищевой фольги, и т.п., основой для их намотки перед реализацией потребителю. Машина должна работать в связке со станцией разматывания полосок бумаги из бобин и нанесения на них клея (заказываются отдельно).
Машина для формовки картонных втулок TSJG-100 имеет литую чугунную станину, рассчитанную на длительную эксплуатацию в жестких промышленных условиях. Все внутренние приводы и другие элементы конструкции легкодоступны для персонала, так как по периметру рамы все панели широко открываются при техническом обслуживании. В левой части станка установлена бабка, внутри которой функционирует шпиндель с выведенным наружу патроном. Шпиндель приводится во вращение двигателем с регулируемой скоростью, и крутящий момент передается через тройную ременную передачу. Патрон удерживает матричный вал и заставляет его вращаться с горизонтальной осью вращения. Замена вала – это переход на иной диаметр втулки. На двух продольно подвижных платформах установлены валы для натяжения направляющих ремней. После наслоения полос на матричный вал под давлением направляющих ремней, готовая гильза отрезается на предварительный размер с помощью дисковой фрезы, установленной на подвижную платформу с собственным приводом.
Оборудование по выпуску картонных втулок TSJG-100 оснащается цветным сенсорным экраном, который интегрирован в поворотную консоль. Такой операционный экран является многократно эффективной по точности и более дешевой альтернативой в качестве системы управления по сравнению с переключателями, тумблерами, датчиками и т.п. Кроме того, система с интуитивно понятным интерфейсом позволяет выполнять мониторинг неисправностей с выводом проблемы на экран, запоминать программы, легко переходить на иную длину резки и др.
