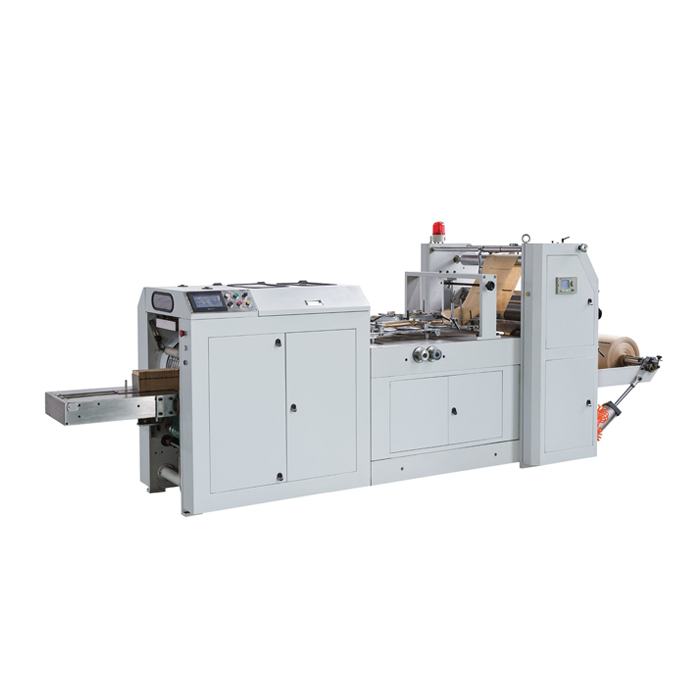

Пакетоделательная машина LSD-400 – это многофункциональная автоматическая программируемая электропневматическая установка непрерывного производства, эффективно работающая на относительно небольшой площади при наличии электрической сети в 380В. Это оптимальный вариант промышленной техники для массового производства такой пищевой упаковки кратковременного хранения, как пакеты для хлебобулочных изделий и товаров от торговых сетей KFC и McDonald's.
Автоматический станок для производства бумажных пакетов LSD-400 входит в серию машин, где также и конструктивно аналогичная модификация LSD-700. Обе модификации характеризуются довольно высокой эффективностью при простой эксплуатации и обслуживании, а также низким энергопотреблением. За одну прогонку полотна бумаги через операционную зону машина в автоматическом режиме: разматывает полотно с постоянным натяжением; наносит клей на боковую кромку; изгибает полотно, формуя контуры пакета, при этом склеивается боковая кромка; нарезает из полотна заготовки; склеивает дно пакета; штабелирует готовые пакеты партиями на приемном столе.
Чтобы процесс не сопровождался бракованной продукцией, завод-изготовитель оснастил модель рядом комплектующих элементов от известных брендов (сборка уточняется с заказчиком и может быть им откорректирована). Так, в частности, действуют японские сервомоторы Yaskawa, швейцарская система нагрева и нанесения подогретого клея Robatec, электрические детали немецкого Schneider и электроника от японского Omron. Кроме того цифровой ZXT-MF600 (КНР) с высокоскоростным 32-разрядным процессором ARM, отвечающий за постоянное натяжение, взаимодействует с американским Bellofram регулятором давления воздуха прямого действия.
Машина для изготовления бумажных пакетов LSD-400 управляется с помощью японского программируемого логического контроллера Yaskawa и находящегося с ним на высокоскоростной связи тайваньского операционного блока Wienwiev. Интуитивно понятный интерфейс программного обеспечения позволяет вводить данные максимально точно, а после запуска цикла отображает все необходимые параметры в режиме онлайн. Функция автоматического подсчета позволяет оператору установить число пакетов в партии.

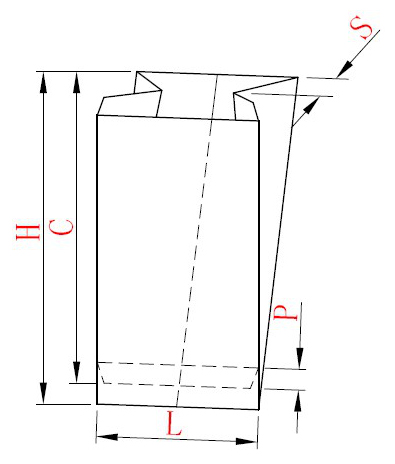

Чертёж готового пакета изготовленного станком LSD-400
Размеры готового пакета изготовленного станком LSD-400
Длина реза "C" (мм) | 100-410 |
Длина пакета "H" (мм) | 90-400 |
Ширина пакета "L" (мм) | 70-220 |
Глубина складки "S" (мм) | 0-60 |
Стандартный загиб дна "P" (мм) | 15-18 |

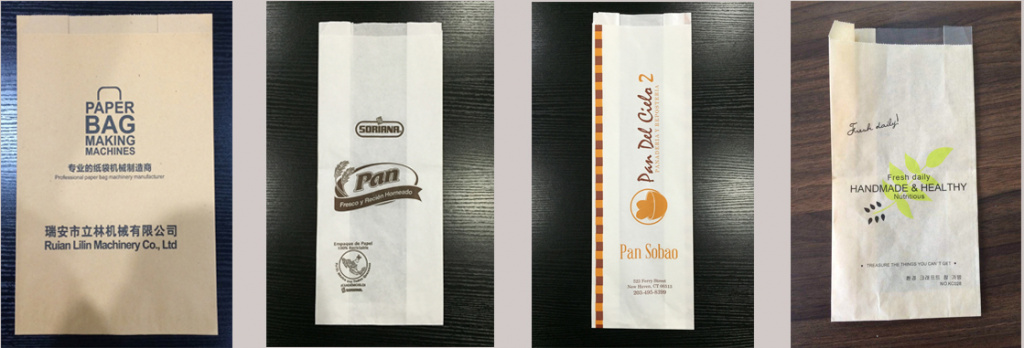

Фото готовой продукции станка LSD-400
