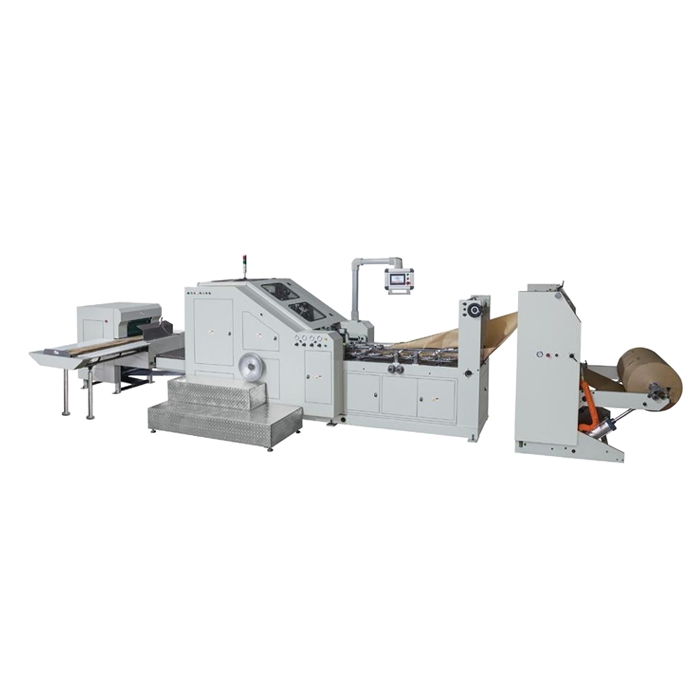

Машина для производства бумажных пакетов LSB-320
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Пакетоделательный станок LSB-320 – это программируемая машина линейно-горизонтального типа непрерывного производства, задуманная для массового выпуска бумажных пакетов с квадратным дном из рулонной крафт-бумаги, и наиболее подходящая для небольших и средних предприятий. Эти пакеты пользуются популярностью, как упаковка для продуктов питания и для небольших потребительских товаров. Кроме того, такие пакеты могут быть задействованы, как заготовки для производства пакетов с ручками.

Станок для изготовления бумажных пакетов с плоским дном LSB-320 и версия LSB-450 – это серия оборудования с аналогичным принципом действия: контролируемое разматывание бумажного рулона – нанесение тонкой линии клея на боковую кромку полотна – подконтрольное оптическим датчикам немецкого производства Sick позиционирование полотна – создание базовой «трубы» путем изгибания и склеивания полотна – резка «трубы» лезвием на вращающемся валу на одиночные образцы – формирование квадрата донной части – нанесение клея на донную часть – уплотнение мест соединения дна – выкладка пакетов, не требующих никаких доработок, на ленточный транспортер (длина по запросу).
В состав сборки вошли детали от японской компании Yaskawa (контроллер движения, серводвигатели), операционный HMI-экран от тайваньской компании Weinview, электрические части от французской компании Schneider, датчик от американской компании Bellofram и др.

Машина для производства бумажных пакетов LSB-320 оснащается станцией разматывания рулона с системой управления коррекцией полотна с обратной связью, которая состоит из контроллера, ультразвукового вилочного датчика коррекции, электрического привода и механизма направления отклонения. Датчик коррекции определяет положение края полотна, считывает отклонение фактического положения от заданного положения, преобразует отклонение в сигнал напряжения, пропорциональный заданному положению, и отправляет сигнал контроллеру. Контроллер усиливает и калибрует сигнал и выдает сигнал на электропривод. Электрический привод приводит в действие корректирующий и направляющий механизм для выполнения корректирующего действия в соответствии с величиной входного сигнала и направляет катушку в заданное положение. Такая коррекция обеспечивает контроль, необходимый чтобы помочь производственной линии работать эффективно и действенно.

Чертёж готового пакета изготовленного машиной LSB-320
Чертёж готового пакета изготовленного машиной LSB-320
Размеры готового пакета изготовленного машиной LSB-320

Длина реза "C" (мм) 270-530
Длина пакета "L" (мм) 223-443
Ширина пакета "W" (мм) 120-320
Ширина дна "H" (мм) 60-150


Фото готовой продукции машины LSB-320

Готовая продукция машины LSB-320

Видео-обзор оборудования для изготовления пакетов

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Длина резки (мм) 270 - 530
Мощность (кВт) 12
Плотность бумаги (г/м²) 60 - 170
Производительность (шт/мин) 220
Ширина бумажного рулона (мм) 400 - 970
Максимальный диаметр рулона бумаги (мм) 1200
Минимальная ширина пакета (мм) 120
Максимальная ширина пакета (мм) 320
Минимальная длина пакета (мм) 223
Максимальная длина пакета (мм) 443
Максимальный диаметр вставки в рулоне (мм) 76
Система контроля конца катушки с бумагой Двойная автоматическая система контроля основанная на фотоэлементах
Система контроля натяжения бумаги Автоматическая система контроля натяжения бумаги
Тип дна пакета Плоский
Прозрачная вставка Нет
Ширина дна (мм) 60 - 150
Двигатель Двойной сервопривод
Максимальный вес бумажного рулона (кг) 600
Габаритные размеры (Д×Ш×В) (мм) 8150x2600x1800
Вес (кг) 6000
