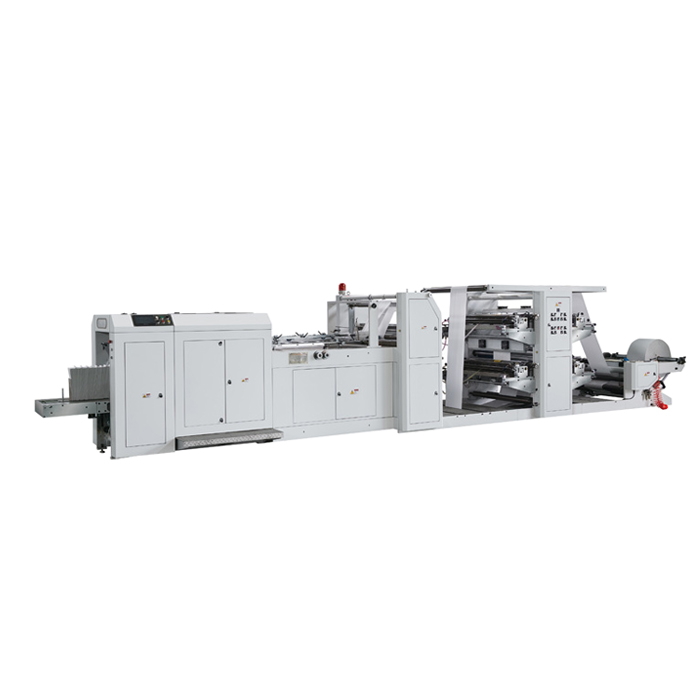

Автоматический станок для производства бумажных пакетов LSD-700+LST-4100
Узнать стоимость Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Автоматический станок для производства бумажных пакетов LSD-700+LST-4100 – это программируемый электропневматический мини-конвейер непрерывного действия, который массово изготавливает упаковку с 4-х цветной графикой, используемую для кратковременного хранения и ношения продуктов питания (хлебобулочные изделия, хот-доги, гамбургеры или даже сухофрукты, и т.п.). Соответственно, такая продукция в виде клиновидных пакетов востребована в пиццериях, кафе и на уличных точках быстрого питания. Также такие пакеты используют и в аптеках или больницах для медикаментов.

Линия по изготовлению бумажных пакетов LSD-700+LST-4100 состоит из двух взаимосвязанных станков: станка для флексографической печати и станка по формовке пакетов.

Габаритный рулон позиционируется при загрузке и поддерживается в работе при помощи пневматических цилиндров. Натяжение регулируется с помощью многофункционального цифрового ZXT-MF600 tension controller (КНР) с высокоскоростным 32-разрядным процессором ARM и 3,2-дюймовым цветным сенсорным ЖК-дисплеем с высоким разрешением (среди характеристик: высокая помехоустойчивость). В станции разматывания с ним взаимодействуют два немецких фотоэлектрических датчика SICK.

Поступая во флексографический принтер, полотно пропускается через четыре однотипных станции печати, где каждая станция оснащена керамическим анилоксовым валом диаметром 120 мм, что значительно повышает качество печати и упрощает порядок обслуживания по сравнению с металлическими валами. Следующий операционный этап - это нанесение клея. Ролик экономно расходует раствор, не разбрызгивая его на оборудование.

Поступая в секцию формовки, бумага опять подвергается контролю датчика SICK, который считывает точность цветных меток. Функция отслеживания цветных меток позволяет избежать перенастройки после замены рулона бумаги, разрыва бумажного полотна или отключения питания. Машина может автоматически остановиться, если цветная метка является ошибкой.

Формовка выполняется системой (можно быстро отрегулировать) дисков и направляющих планок из нержавеющей стали, а также роликов с полимерным покрытием. Деление полотна на пакеты делается вращающимся валом с лезвием. С помощью барабанного механизма пакеты выносятся на приемный стол и там штабелируются.

Оборудование по выпуску бумажных пакетов с острым дном LSD-700+LST-4100 управляется комбинированной цифровой системой, что позволяет точно регулировать работу главного двигателя и сервоприводов. Все данные алгоритма заносятся в окна-подсказки интуитивно понятного интерфейса программного обеспечения тайваньского операционного блока Wienview с сенсорным экраном. Готовую программу можно внести в память и извлечь без необходимости повторного набора. Система постоянно отслеживает техническое состояние исполнительных механизмов и оповестит оператора, если будут предпосылки к нештатным ситуациям. Среди функций ПЛК есть и автоматический подсчет готовой продукции: оператор задает необходимое число в партии, по достижении которого машина приостанавливает работу.

Чертёж готового пакета изготовленного станом LSD-700+LST-4100

Чертёж готового пакета изготовленного станком LSD-700+LST-4100

Размеры готового пакета изготовленного станом LSD-700+LST-4100

Длина реза "C" (мм) 170-710
Длина пакета "H" (мм) 160-700
Ширина пакета "L" (мм) 80-350
Глубина складки "S" (мм) 0-60
Стандартный загиб дна "P" (мм) 15-18


Фото готовой продукции станка LSD-700+LST-4100

Готовая продукция станка LSD-700+LST-4100

Видео-обзор оборудования для изготовления пакетов

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Длина резки (мм) 170 - 710
Количество цветов (шт) 4
Мощность (кВт) 19.5
Плотность бумаги (г/м²) 30 - 100
Производительность (шт/мин) 600
Скорость печати (м/мин) 120
Максимальный диаметр рулона бумаги (мм) 1200
Точность печати (мм) 0.15
Ширина печати (м) 1.1
Минимальная ширина пакета (мм) 80
Максимальная ширина пакета (мм) 350
Минимальная длина пакета (мм) 160
Максимальная длина пакета (мм) 700
Максимальный диаметр вставки в рулоне (мм) 76
Стандартный загиб дна пакета (мм) 15 - 18
Длина печати (мм) 160 - 800
Ширина рулона бумаги (мм) 220 - 930
Толщина пластины (мм) 1.7
Тип дна пакета V-образный
Прозрачная вставка Да
Габаритные размеры (Д×Ш×В) (мм) 9300x1800x1850
Масса (кг) 7200
